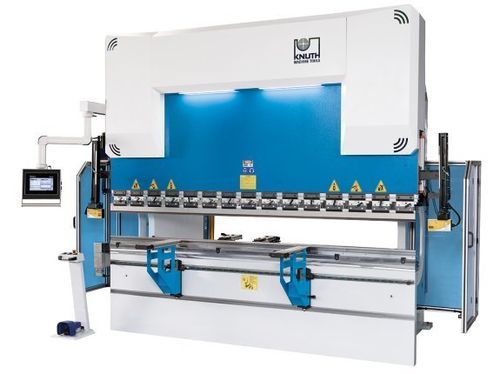

Pressa piegatrice idraulica AHK V 20060 CNC

CNCdi precisione

Panoramica
Le presse piegatrici AHK V 20060 CNC soddisfano gli standard europei per presse piegatrici industriali moderne. Progettate con tecnologie avanzate e realizzate su linee di produzione moderne, queste macchine garantiscono precisione, affidabilità e ripetibilità. La serie è dotata di controllo grafico touchscreen DELEM per programmazione CNC efficiente e controllo completo del processo. Sono disponibili diverse opzioni di battuta posteriore e accessori per adattare la macchina a differenti esigenze produttive.

Punti di forza

• Eccellente qualità di lavorazione
• Componenti idraulici ed elettronici di alto livello
• Controllo CNC DELEM con touchscreen
• Sistema di sicurezza laser AKAS sull’utensile
• Soluzioni di dettaglio per ridurre i tempi di lavorazione

Dettagli macchina e costruzione
Telaio macchina

• Costruzione in acciaio certificato per stabilità e precisione
• Strutture saldate soggette a distensione e lavorate su centri CNC
• Componenti soggetti a carichi progettati con raggi ampi per evitare crepe nelle saldature
• Trave superiore sovradimensionata e precaricabile per minimizzare deformazioni
• Supporti del sistema di misura progettati per compensare deviazioni sotto carichi massimi
• Guide, cuscinetti e tenute dimensionati per lunga durata

Area di lavoro

• Importante sbalzo, corsa lunga e tavola stretta per sequenze di piegatura complesse

Bombatura (opzionale)

• Bombatura motorizzata della tavola inferiore (a seconda della versione): garantisce risultati di piegatura precisi su tutta la lunghezza, utile per lamiere spesse

Sistema idraulico

• Cilindri idraulici progettati su misura e rettificati internamente
• Pistoni in acciaio forgiato, temprati, rettificati e cromati
• Gruppo idraulico e valvole di produttori rinomati per affidabilità a lungo termine
• Valvole di sicurezza per prevenire danni in caso di sovraccarico

Finecorsa posteriore

• Progettazione robusta e di facile manutenzione
• Dita del finecorsa regolabili rapidamente dalla parte anteriore con attrezzo di sicurezza

Bracci di supporto anteriori

• Bracci di supporto stabili su guide lineari e bloccabili in posizione
• Sistema a cremagliera per rapido posizionamento in altezza
• Spazzole industriali robuste per proteggere la superficie delle lamiere

Utensili di piegatura

• Attacchi utensile tipo Promecam (europeo) per ampia scelta di utensili
• Utensili temprati e rettificati per impostazioni precise

Sicurezza e produttività

• Sistema di sicurezza laser AKAS che monitora l’area utensile senza limitarne la funzionalità
• Concetto di sicurezza conforme alle direttive CE vigenti
• Barriera luminosa posteriore e protezioni laterali robuste per la sicurezza dell’area di lavoro

Controllo standard (esempio)
Controllo DELEM DA-53T touchscreen CNC:

• Controllo CNC fino a 4 assi (Y1, Y2 + 2 assi ausiliari), display TFT multitouch colore 10,1"
• Navigazione con tasti rapidi e interfaccia grafica per programmazione semplice
• Funzioni macchina: Y1-Y2, X, asse R e coronamento; possibilità di configurare secondo asse del finecorsa come Z
• Porta USB per backup/restore di pezzi e utensili
• Supporta motorizzazioni servo e inverter; algoritmi avanzati per controllo asse Y
• Opzioni: TandemLink, software offline Profile-53TL

Equipaggiamento standard (esempi)

• Controllo DELEM DA-53T 2D (CNC touchscreen)
• Finecorsa posteriore per asse X con guide lineari e viti a sfere precaricate
• Bombatura motorizzata (a seconda della versione)
• Porte-utensile maschio a sgancio rapido
• Sistema di sicurezza ottico laser AKAS
• Barriera luminosa posteriore
• Montaggio utensili europeo
• Stampi compatibili formato europeo
• Pedale con interruttore di emergenza
• Due bracci di supporto anteriori mobili
• Dita del finecorsa posteriori regolabili in altezza
• Modalità ECO per risparmio energetico
• Manuale d’uso

Equipaggiamento opzionale (esempi)

• Sistemi di finecorsa per assi X e R
• Estensioni del finecorsa per asse X
• Dita aggiuntive per il finecorsa
• Braccio di supporto aggiuntivo
• Climatizzazione per armadio elettrico
• Versioni con maggiori capacità e controlli DELEM alternativi (DA58/DA66T/DA69T)
• Accessori PressMax DRM EcoPower (in base alla tonnellaggio)

Specifiche tecniche

• Forza di piegatura: 60 t
• Lunghezza di piegatura: 2.100 mm
• Distanza tra montanti: 1.600 mm
• Sbalzo: 310 mm
• Corsa: 210 mm
• Apertura: 425 mm
• Larghezza tavolo: 110 mm
• Altezza tavolo: 900 mm
• Corsa asse X: 750 mm
• Velocità di piegatura: 10 mm/s
• Velocità rapida: 190 mm/s
• Velocità di ritorno: 120 mm/s
• Velocità di avanzamento asse X: 600 mm/s
• Potenza motore principale: 7,5 kW
• Volume serbatoio idraulico: 140 l
• Dimensioni (L x P x A): 3,1 m x 2,5 m x 2,52 m
• Peso: 5.400 kg
