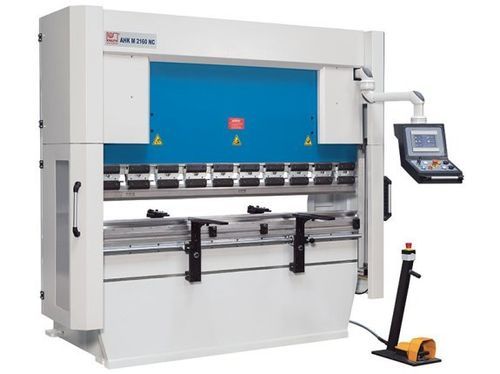

Pressa piegatrice idraulica AHK M 1540

NCdi precisione

Descrizione
La serie AHK M è un'alternativa NC moderna ed economica alle piegatrici CNC. Progettata per operatori che preferiscono limitare la programmazione CNC mantenendo gli standard di sicurezza attuali. I riscontri posteriori sugli assi X e R e gli arresti di profondità nei cilindri si posizionano dal touchscreen oppure si possono memorizzare sequenze di piegatura nel controllo NC per esecuzione automatica. Adatta alla produzione ripetitiva di pezzi con materiali e profili ricorrenti.

Caratteristiche principali

• Struttura in acciaio saldato disteso
• Inserimento diretto dell’angolo per rapido set-up
• Controllo NC con HMI touch-screen
• Riscontro posteriore motorizzato con assi X e R
• Utensile superiore segmentato di tipo European Style

Telaio macchina e utensile superiore

• Telaio in acciaio saldato, preciso e a basso stress, con trave di piegatura rigida e cilindri idraulici su entrambi i lati
• Ampia sbalzo e tavola stretta per maggiore spazio libero nelle sequenze di piegatura complesse

Impianto idraulico

• Unità idraulica con serbatoio da 120 l posizionata nella parte superiore del telaio per risparmiare spazio e aumentare la rigidezza
• Albero di torsione collega gli arresti di profondità dei due cilindri per il posizionamento preciso della trave superiore

Bracci di supporto anteriori

• Bracci di supporto regolabili in altezza, stabili e robusti
• Risalto di arresto sulla superficie di appoggio per facilitare l’allineamento del pezzo

Utensili di piegatura

• Attacchi Promecam per ampia scelta di utensili di piegatura
• Sistema di serraggio rapido manuale per ridurre i tempi di cambio utensile
• Matrice inferiore 4V di serie per coprire un ampio spettro di pezzi

Sicurezza e produttività

• Concetto di sicurezza conforme alle normative CE vigenti
• Barriere ottiche e sistemi di sicurezza per proteggere l'area di lavoro

Controllo

• Touchscreen HMI chiaro e intuitivo che visualizza tutte le funzioni in modo ordinato
• Inserimento diretto dell’angolo di piega per un set-up più rapido
• Il controllo NC calcola automaticamente la posizione dell’arresto di profondità in base allo spessore lamiera e ai dati utensile memorizzati
• Tre modalità operative: Manuale (posizionamento motorizzato assi), Semiautomatico (gli assi vengono portati alle posizioni impostate), Automatico (esecuzione di sequenze programmate)
• Memorizzazione fino a 500 set di dati; backup e importazione tramite USB e connessione di rete

Arresto posteriore

• Riscontro posteriore NC con elevata stabilità per alta precisione
• Guide lineari e viti a ricircolo di sfere di grande dimensione, robuste e con bassa manutenzione
• Asse R motorizzato per una precisa regolazione in altezza
• Posizionamento laterale dei punzoni di riscontro su guide lineari scorrevoli

Area utile / Specifiche tecniche

• Modello: AHK M 1540 NC
• Tipo: Piegatrice
• Pressione: 40 t
• Lunghezza di piegatura: 1550 mm
• Distanza tra i montanti: 1260 mm
• Sbalzo: 320 mm
• Corsa: 160 mm
• Apertura: 380 mm
• Larghezza tavolo: 100 mm
• Corsa asse X: 600 mm
• Corsa asse R: 140 mm
• Velocità di piegatura: 10 mm/s
• Avanzamento rapido: 80 mm/s
• Velocità di ritorno: 60 mm/s
• Potenza motore principale: 5,5 kW
• Potenza motore asse X: 0,75 kW
• Potenza motore asse R: 0,25 kW
• Serbatoio idraulico: 120 l
• Dimensioni (L x W x H): 2 m x 1,6 m x 2,23 m
• Peso: 3450 kg
