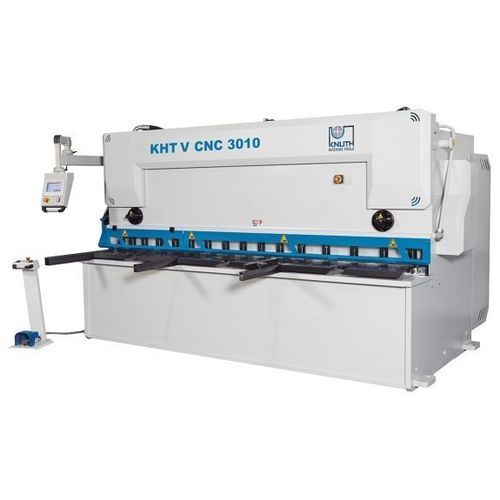

Cesoia idraulica KHT V 3010 CNC

per lamieraa ghigliottinaCNC

Panoramica
La cesoia a ghigliottina idraulica KHT V 3010 CNC è progettata per il taglio industriale di lamiere dove sono richiesti precisione, ripetibilità e alta disponibilità. La barra di taglio guidata con angolo regolabile minimizza la torsione del pezzo e riduce le rilavorazioni. Il controllo touch Cybelec automatizza gioco lama, angolo e lunghezza di taglio. Le lame di serie sono idonee per acciaio inox e il riscontro posteriore robusto garantisce un posizionamento preciso. Una gamma di accessori amplia le possibilità applicative.

Punti salienti

• Controllo Cybelec Touch 8 (CybTouch 8 G)
• Arresto posteriore controllato con vite a ricircolo di sfere precaricata
• Regolazione controllata del gioco tra i taglienti
• Regolazione controllata dell'angolo di taglio
• Lame superiore e inferiore adatte all'acciaio inossidabile
• Pedale con arresto d'emergenza
• Modalità ECO per riduzione dei consumi energetici

Struttura della macchina

• Telaio pesante saldato, distretto dopo saldatura per elevata rigidità
• Lavorazione del telaio su centro di lavoro 5 assi in un'unica serrata per alta precisione
• Componenti soggetti a trazione progettati con raggi ampi per prevenire crepe
• Piano con supporto lama inferiore e barra di taglio progettati per minimizzare le torsioni e ottimizzare la distribuzione del carico
• Verniciatura in due mani con processo di asciugatura moderno (ogni strato ≥ 60 µm)

Supporto materiale e movimentazione

• Grande tavola di lavoro con sfere a rulli per facile movimentazione
• Arresto angolare laterale rigido per allineamento sicuro
• Bracci di supporto anteriori lunghi e robusti per grandi pannelli

Sistema idraulico

• Pistoni rettificati in entrambi i cilindri idraulici (rugosità 2 µm) per lunga durata delle tenute
• Corpi dei cilindri forgiati in SAE 1040 ad alta resistenza
• Sistema idraulico affidabile, a bassa manutenzione e di facile assistenza
• Premilamiere idraulici regolabili che fissano la lamiera vicino alla linea di taglio durante l'operazione

Arresto posteriore e controllo

• L'operatore inserisce lunghezza, spessore e durezza del materiale; il controllo calcola automaticamente gioco, angolo e lunghezza di taglio
• Riscontro posteriore robusto adatto all'uso produttivo intensivo
• Guide lineari e viti a ricircolo di sfere precaricate montate in protezione

Dotazione

• Componenti elettrici di fornitori rinomati per elevata disponibilità
• Lama superiore con 2 taglienti e lama inferiore con 4 taglienti (idonee per acciaio inox)
• Pedale con arresto d'emergenza; posizione del pedale flessibile
• Modalità ECO per risparmio energetico (spegnimento automatico della pompa dopo pause prolungate, riavvio tramite controllo)

Sicurezza

• Concetto di sicurezza conforme alle normative CE vigenti
• Barriera ottica posteriore a protezione dell'area di lavoro

Caractéristiques / spécifications techniques

• Modello: KHT V 3010 CNC
• Lunghezza di lavorazione: 3.050 mm
• Arresto posteriore: 1.000 mm
• Sbalzo: 150 mm
• Angolo di taglio: 0,5° - 2°
• Corse al minuto: 10 H/min - 19 H/min
• Premilamiera: 16 posizioni (pressione 25 t)
• Bracci di supporto anteriori: 2 posizioni
• Lunghezza bracci supporto: 1.000 mm
• Spessore lamiera max (450 N/mm²): 10 mm
• Spessore lamiera max (700 N/mm²): 6 mm
• Potenza motore principale: 22 kW
• Volume serbatoio idraulico: 200 l
• Dimensioni (L x W x H): 4,15 m x 3,6 m x 2,1 m
• Peso: 9.600 kg
