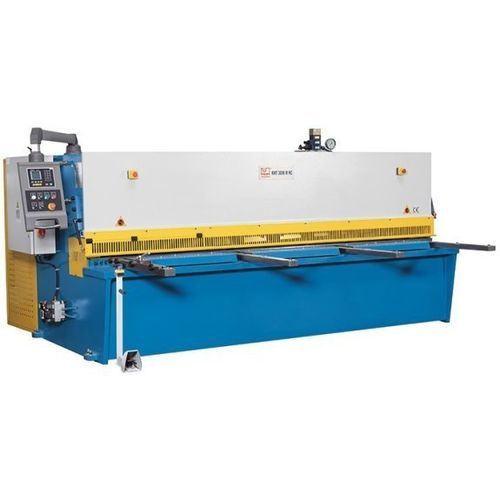

Cesoia idraulica KHT 4012 M NC

per lamieraa ghigliottinaa oscillazione

Descrizione
Il KHT 4012 M NC è una cesoia a ghigliottina idraulica con trave oscillante. La trave di taglio è guidata su un cuscinetto pivot inserito nel telaio, garantendo tagli lineari ed evitando il bloccaggio delle lame. Il controllo CN ESTUN E21 posizione con precisione il riscontro posteriore.

Punti salienti

• Controllo ESTUN E21 CN per posizionamento preciso
• Riscontro posteriore con viti a ricircolo di sfere precaricate
• Sollevo pneumatico della lamiera per lamiere sottili
• Lame adatte per acciaio inossidabile
• Arresto angolare regolabile e tavolo con rulli a sfere

Dotazione standard

• Controllo CN ESTUN E21S (fino a 40 programmi / 25 passi; retrazione durante il taglio; ritorno automatico; protezione in caso di mancanza di alimentazione)
• Supporto lamiera pneumatico per materiale sottile
• Riscontro posteriore controllato per tagli singoli e cicli programmati
• Linea d'ombra per allineamento preciso del taglio
• Bracci di supporto anteriori (4 posizioni, bracci da 1.000 mm per lunghezza di lavoro 4.000 mm)
• Pedale mobile con arresto di emergenza
• Regolazione manuale del gioco di taglio
• Paraschizzi integrale con sezione ribaltabile per migliore visibilità
• Barriera ottica posteriore per sicurezza dell'area di lavoro
• Lame superiori e inferiori adatte per acciaio inossidabile
• Attrezzi e manuale d'uso

Optional

• Raffreddatore olio idraulico (consigliato per produzione in serie/ambienti ad alta temperatura)
• Set lame aggiuntivo (kit inox)
• Lubrificazione centrale automatica

Telaio macchina

• Telaio saldato in acciaio a basso stress in configurazione trave oscillante
• La trave di taglio oscilla e ripristina la distanza tra le lame dopo ogni taglio
• Vantaggi: tagli a bassa torsione, rilascio affidabile dei pezzi, maggiore vita utile delle lame, regolazione semplice del gioco

Supporto materiale

• Ampio tavolo con rulli a sfere e arresto angolare rigido e regolabile per un allineamento sicuro
• Bracci di supporto lunghi e robusti per sostenere lastre di grandi dimensioni

Idraulica

• Sistema idraulico affidabile e di facile manutenzione
• Dispositivi di serraggio idraulici regolabili fissano la lamiera vicino alla linea di taglio durante l'operazione

Riscontro posteriore

• Riscontro robusto adatto a ambienti produttivi gravosi
• Viti a ricircolo di sfere precaricate in protezione; corsa riscontro: 1.000 mm; velocità asse X: 2.280 mm/min

Equipaggiamento / Funzionamento

• Controllo ESTUN E21 CN per posizionamento preciso (tagli singoli e cicli programmati)
• Pedale mobile con arresto d'emergenza
• Linea d'ombra per allineamento preciso
• Lame superiori e inferiori adatte per acciaio inossidabile

Sicurezza

• Protezione dita continua con sezione ribaltabile (ribaltamento 1.000 mm) per migliore visibilità
• Barriera ottica posteriore a protezione dell'area di lavoro
• Dispositivi conformi alle normative CE vigenti

Caratteristiche tecniche

• Modello: KHT 4012 M NC
• Lunghezza di lavoro: 4.000 mm
• Scarto (profondità gola): 150 mm
• Angolo di taglio: 1,5°
• Corse al minuto: 10 H/min
• Premilamiera: 14 posizioni, capacità 44 t
• Dimensioni tavola: 4.375 mm x 520 mm x 860 mm
• Corsa finecorsa posteriore: 1.000 mm; velocità asse X: 2.280 mm/min
• Bracci supporto anteriori: 4 posizioni; lunghezza bracci: 1.000 mm
• Capacità di taglio (450 N/mm² max): 12 mm; (400 N/mm² min): 1,2 mm
• Capacità di taglio (700 N/mm² max): 8 mm; (700 N/mm² min): 1,2 mm
• Motore principale: 18,5 kW
• Volume serbatoio idraulico: 400 l
• Dimensioni (L x P x A): 4,73 m x 2 m x 2,04 m
• Peso: 13.200 kg
