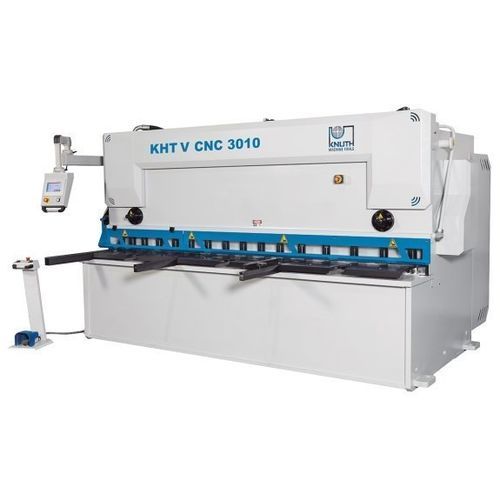

Cesoia idraulica KHT V 4020 CNC

per lamieraa ghigliottinaCNC

Breve descrizione
La cesoia a ghigliottina idraulica KHT V 4020 CNC è una macchina da produzione a controllo CNC progettata per il taglio preciso e ripetibile di lamiere. La barra di taglio guidata e l’angolo di taglio regolabile riducono al minimo la torsione del pezzo e le rilavorazioni. Il controllo touch Cybelec posiziona automaticamente gioco tra i taglienti, angolo e lunghezza in base ai parametri del materiale. Le lame di serie sono adatte all’acciaio inox e il riscontro posteriore motorizzato garantisce risultati costanti. Numerose opzioni permettono di configurare la macchina per diverse esigenze produttive.

Punti salienti

• Controllo Cybelec Touch 8 (CybTouch 8 G)
• Riscontro posteriore motorizzato con vite a ricircolo di sfere precaricata
• Regolazione CNC del gioco tra i taglienti e dell’angolo di taglio
• Lame superiore e inferiore idonee per acciaio inossidabile
• Modalità ECO per risparmio energetico

Area di lavoro
Lunghezza di lavorazione: 4.100 mm
Sbalzo (profondità gola): 150 mm
Angolo di taglio: 0,5° – 2° (regolabile)
Corse al minuto: 4 H/min – 8 H/min
Posizioni di premilamiera: 20
Capacità premilamiera: 32 t
Dimensioni tavola: 4.430 mm x 650 mm x 950 mm

Riscontro posteriore
Arresto posteriore: 1.000 mm
Velocità avanzamento asse X: 9.000 mm/min

Bracci di supporto frontali
Numero bracci di supporto: 3 posizioni (lunghezze opzionali)
Lunghezza bracci: 1.000 mm

Capacità di taglio
Spessore max @ 450 N/mm²: 20 mm
Spessore max @ 700 N/mm²: 13 mm

Potenza di azionamento
Potenza motore principale: 45 kW
Volume serbatoio idraulico: 500 l

Dimensioni e peso
Dimensioni (L x W x H): 5,7 m x 3,8 m x 2,85 m
Peso: 28.000 kg

Dettagli prodotto
Telaio macchina

• Telaio molto rigido e pesante, saldato e disteso dopo la saldatura
• Fresatura del telaio in un’unica serrata su centri a 5 assi per precisione duratura
• Parti portanti progettate con grandi raggi per ridurre il rischio di crepe
• Tavola con supporto lama inferiore e barra di taglio ottimizzata per ridurre torsioni e distribuire il carico
• Finitura con sistema moderno di verniciatura/asciugatura (almeno due mani, ≥60 μm per mano)

Supporto materiale

• Ampia tavola di lavoro con sfere di rotolamento e arresto angolare laterale rigido per movimentazione e allineamento sicuri
• Bracci di supporto lunghi e robusti per sostenere lamiere di grandi dimensioni

Impianto idraulico

• Pistoni rettificati con finitura superficiale ≈2 μm per lunga durata delle tenute
• Corpi cilindro forgiati in SAE 1040 ad alta resistenza
• Sistema idraulico affidabile, con bassa manutenzione e facilità d’accesso per il servizio
• Premilamiere idraulici regolabili che bloccano la lamiera vicino alla linea di taglio

Riscontro posteriore e controllo

• Il controllo programmabile calcola gioco ottimale, angolo e lunghezza a partire dai dati del materiale (spessore, durezza, lunghezza)
• Sistema di riscontro posteriore robusto per ambienti produttivi severi
• Viti a ricircolo di sfere e guide lineari montate in carter protettivi

Equipaggiamento

• Componenti elettrici di fornitori rinomati per alta disponibilità
• Lame superiori (2 filo) e inferiori (4 filo) idonee per acciaio inox
• Unità pedale mobile con arresto d’emergenza (posizionabile)
• Modalità ECO per risparmio energetico (arresto automatico della pompa dopo inattività prolungata)

Sicurezza

• Dispositivi di sicurezza conformi alle normative CE vigenti
• Barriera ottica posteriore per protezione dell’area di lavoro

Dotazione di serie

• Controllo Cybelec Touch 8 G (HMI intuitiva, calcolo automatico parametri materiale, pagina EasyCut, memorizzazione programmi)
• Funzione ECO per risparmio energetico
• Regolazione CNC del gioco tra i taglienti
• Riscontro posteriore motorizzato
• Visualizzazione in ombra della linea di taglio
• Tavola di supporto materiale con rulli
• Bracci di supporto (3 posizioni)
• Arresto laterale
• Pedale con arresto d’emergenza
• Protezione dita
• Sistema di sicurezza per area di lavoro e riscontro
• lame standard adatte anche per acciaio inossidabile
• Manuale di istruzioni

Accessori opzionali (esempi)

• Braccio di supporto L = 1.500 mm
• Braccio di supporto L = 2.000 mm
• Braccio squadratore L = 1.500 mm
• Braccio squadratore L = 2.000 mm
• Arresto angolare regolabile 0–180°
• Sistema di lubrificazione centralizzato automatico
• Raffreddatore per olio idraulico
• Dispositivo di trattenuta lamiera (fisso) per alcune lunghezze

Specifiche tecniche

• Modello: KHT V 4020 CNC
• Lunghezza di lavorazione: 4.100 mm
• Sbalzo: 150 mm
• Angolo di taglio: 0,5° – 2° (regolabile)
• Corse al minuto: 4 – 8 H/min
• Posizioni premilamiera: 20
• Capacità premilamiera: 32 t
• Dimensioni tavola: 4.430 mm x 650 mm x 950 mm
• Arresto posteriore: 1.000 mm; avanzamento asse X: 9.000 mm/min
• Bracci supporto: 3 posizioni; lunghezza 1.000 mm (opzioni 1.500 / 2.000 mm)
• Spessore max: 20 mm @ 450 N/mm²; 13 mm @ 700 N/mm²
• Potenza motore principale: 45 kW
• Volume serbatoio idraulico: 500 l
• Dimensioni (L x W x H): 5,7 m x 3,8 m x 2,85 m
• Peso: 28.000 kg
