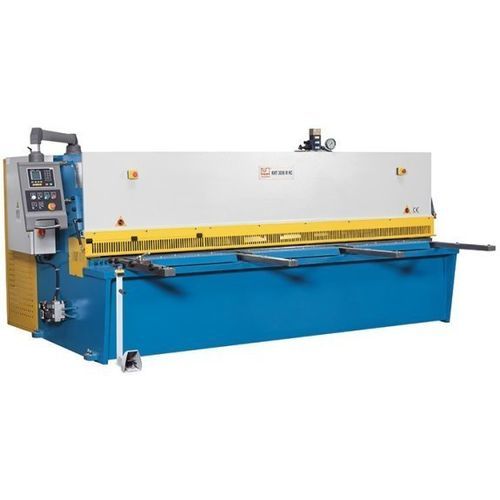

Cesoia idraulica KHT 4010 M NC

per lamieraa ghigliottinaa oscillazione

Descrizione
La KHT 4010 M NC è una cesoia a ghigliottina idraulica con trave oscillante, progettata per eseguire tagli dritti con bassa torsione. È dotata di controllo NC ESTUN E21 per il posizionamento preciso dell'arresto posteriore ed è indicata per utilizzo in ambienti produttivi industriali.

Punti salienti

• Controllo ESTUN E21 NC per posizionamenti precisi
• Arresto posteriore con viti a ricircolo di sfere precaricate
• Dispositivo di sollevamento lamiera pneumatico per lamiere sottili
• Lame superiori e inferiori adatte per acciaio inox
• Arresto angolare regolabile e proiezione linea di taglio (ombra)

Area utile di lavoro (dati tecnici)
Lunghezza di lavorazione: 4.000 mm
Sbalzo: 150 mm
Angolo di taglio: 1,5°
Corse al minuto: 8 H/min
Posizioni premilamiera: 15
Capacità premilamiera: 36 t
Dimensioni tavola: 4.330 mm x 550 mm x 800 mm

Arresto posteriore (dati tecnici)
Corsa arresto posteriore: 1.000 mm
Velocità avanzamento asse X: 2.280 mm/min

Bracci di supporto frontali (dati tecnici)
Numero bracci di supporto: 4 posizioni
Lunghezza bracci: 1.000 mm

Capacità di taglio (dati tecnici)
Spessore lamiera (max.) - 450 N/mm²: 10 mm
Spessore lamiera (min.) - 400 N/mm²: 1 mm
Spessore lamiera (max.) - 700 N/mm²: 6 mm
Spessore lamiera (min.) - 700 N/mm²: 1 mm

Potenza e idraulica (dati tecnici)
Potenza motore principale: 15 kW
Volume serbatoio idraulico: 300 l

Dimensioni e peso
Dimensioni (L x P x A): 4,65 m x 1,9 m x 1,76 m
Peso: 10.000 kg

Struttura macchina

• Telaio saldato in acciaio con distensione delle sollecitazioni e trave oscillante che ripristina automaticamente il gioco tra i taglienti.
• Design che riduce le torsioni, facilita lo sgancio dei pezzi e allunga la vita degli utensili.

Supporto materiale

• Grande tavolo con sfere a rullo e arresto angolare regolabile per un rapido e sicuro allineamento della lamiera.
• Bracci di supporto lunghi e robusti per il supporto di grandi pannelli.

Impianto idraulico

• Impianto affidabile e di facile manutenzione, progettato per uso produttivo.
• Premilamiere a regolazione idraulica per fissare la lamiera vicino alla linea di taglio durante l'operazione.

Sistema arresto posteriore

• Arresto posteriore robusto con viti a ricircolo di sfere protette, adatto a condizioni produttive intensive.
• Controllo ESTUN E21 per posizionamenti precisi in tagli singoli e programmati.

Dotazione

• Pedale mobile con emergenza
• Proiezione della linea di taglio (ombra) per un'affidabile visuale
• Lame adatte all'acciaio inox; set lame opzionali disponibili

Sicurezza

• Protezione dita ribaltabile fino a 1.000 mm per migliore visibilità
• Barriera ottica posteriore e conformità alle normative CE

Caratteristiche tecniche

• Modello: KHT 4010 M NC
• Marca: KNUTH
• Lunghezza di lavorazione: 4.000 mm
• Corsa arresto posteriore: 1.000 mm (viti a ricircolo di sfere precaricate)
• Sbalzo: 150 mm
• Angolo di taglio: 1,5°
• Corse al minuto: 8 H/min
• Posizioni premilamiera: 15 (36 t)
• Velocità avanzamento asse X: 2.280 mm/min
• Dimensioni tavola: 4.330 x 550 x 800 mm
• Capacità di taglio: fino a 10 mm @450 N/mm²; fino a 6 mm @700 N/mm² (min 1 mm)
• Motore principale: 15 kW
• Volume serbatoio idraulico: 300 l
• Dimensioni macchina: 4,65 m x 1,9 m x 1,76 m
• Peso: 10.000 kg
