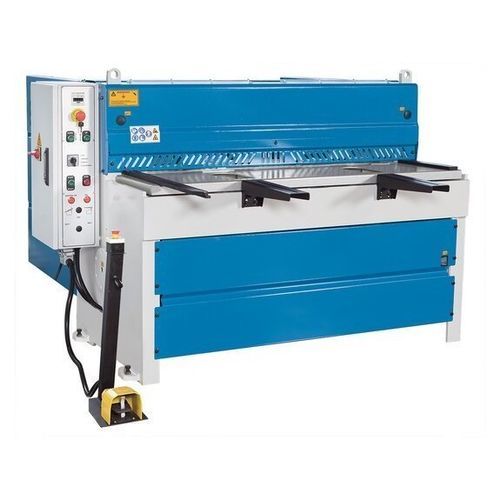

Cesoia elettrica KMT M 2003

per lamieraa ghigliottinaa motore

Descrizione
La KMT M 2003 è una cesoia a ghigliottina motorizzata per il taglio industriale di lamiera, dotata di guida a slitta e finecorsa posteriore regolabile manualmente.

Highlights

• Telaio completamente saldato in acciaio con guida a slitta
• Lame per acciaio inox incluse di serie
• Lame superiori reversibili e lame inferiori con più taglienti
• Finecorsa posteriore manuale con indicatore di corsa (750 mm)
• Area di lavoro protetta da barriera luminosa

Dettagli
Telaio macchina e sistema d'azionamento

• Telaio molto rigido, completamente saldato, con trave lama guidata a slitta per tagli netti e precisi
• Lame speciali per inox incluse
• Lame superiori utilizzabili su due lati; lame inferiori con quattro spigoli di taglio
• Pressalamiera continuo che fissa il pannello davanti alla linea di taglio

Bracci di supporto materiale

• Finecorsa laterale rigido per l'allineamento preciso alla linea di taglio
• Bracci di supporto robusti (2 posizioni, 450 mm) per la gestione sicura di grandi pannelli
• Ampio piano di appoggio che facilita la movimentazione dei pezzi

Design ergonomico

• Illuminazione LED della linea di taglio che crea un'ombra visibile sulla linea marcata
• Carter macchina che consente vista verticale dall'alto per un allineamento preciso
• Contatore tagli integrato
• Punti di lubrificazione e viti di regolazione di facile accesso per la manutenzione

Arresto posteriore

• Finecorsa posteriore posizionabile manualmente mediante volantino
• Scala lineare analogica per posizionamento preciso e riduzione dei tempi di fermo
• Area posteriore accessibile e protetta da barriera luminosa

Dotazione standard

• Finecorsa posteriore manuale 750 mm
• Contatore di tagli
• Illuminazione della linea di taglio e ombreggiamento
• Paratie di protezione dita
• Barriera luminosa
• Lama inferiore con 2 taglienti e lama superiore con 4 taglienti
• Pedale con arresto di emergenza
• Braccio di squadra con sede a T, battuta e righello
• Bracci di presa anteriori per lamiera (tipo rettangolare massiccio)
• Manuale d'uso

Optional

• Sistema pneumatico di supporto lamiera con ritorno al posteriore
• Controllo NC del finecorsa posteriore (750 mm BRL)
• Controllo NC del finecorsa posteriore (1000 mm BRL)
• Set aggiuntivo di lame per lunghezza di taglio 2000 mm
• Dispositivo di taglio angolare 0–180°

Dati tecnici / specifiche
Area di lavoro
Lunghezza di lavoro: 2.060 mm
Angolo di taglio: 1,3°
Altezza piano di lavoro: 810 mm
Profondità piano di lavoro: 390 mm
Numero bracci di supporto: 2 posizioni
Bracci di supporto: 450 mm
Corse al minuto: 35 H/min

Finecorsa posteriore
Arresto posteriore: 750 mm

Capacità di taglio
Spessore lamiera (min.) - 450 N/mm²: 0,25 mm
Spessore lamiera (max.) - 450 N/mm²: 3 mm
Spessore lamiera (max.) - 700 N/mm²: 1,5 mm

Potenza di azionamento
Motore principale: 4 kW

Dimensioni e peso
Dimensioni (L x P x H): 2,65 m x 2,10 m x 1,26 m
Peso: 1.750 kg

Caratteristiche tecniche

• Modello: KMT M 2003
• Categoria: Cesoia a ghigliottina motorizzata
• Lunghezza di lavoro: 2.060 mm
• Angolo di taglio: 1,3°
• Altezza piano: 810 mm
• Profondità piano: 390 mm
• Bracci di supporto: 2 posizioni, 450 mm
• Corse: 35 H/min
• Finecorsa posteriore: 750 mm (manuale)
• Capacità di taglio: fino a 3 mm (450 N/mm²); fino a 1,5 mm (700 N/mm²)
• Motore principale: 4 kW
• Dimensioni: 2,65 m x 2,10 m x 1,26 m
• Peso: 1.750 kg
