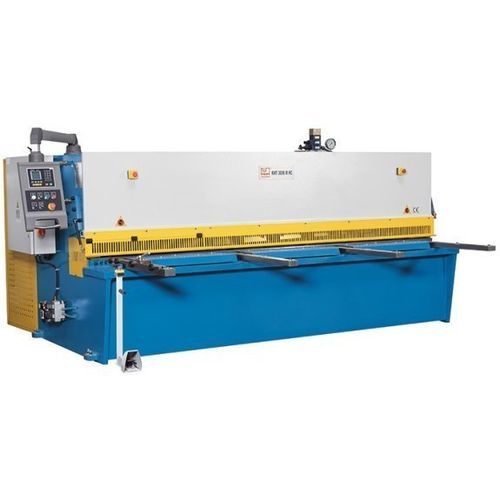

Cesoia idraulica KHT 3008 M NC

per lamieraa ghigliottinaa oscillazione

Descrizione
La KHT 3008 M NC è una cesoia a ghigliottina idraulica con trave oscillante progettata per eseguire tagli molto rettilinei e favorire il distacco affidabile dei pezzi tagliati. La trave di taglio è guidata in un cuscinetto pivotante ancorato al telaio e il finecorsa posteriore viene posizionato con precisione tramite il controllo ESTUN E21 NC.

Punti salienti

• Controllo numerico ESTUN E21 NC
• Finecorsa posteriore con viti a ricircolo di sfere precaricate
• Dispositivo pneumatico di sollevamento lamiera
• Lame adatte per acciaio inossidabile
• Finecorsa angolare regolabile

Zona di lavoro
Lunghezza di lavoro: 3.200 mm
Profondità gola: 150 mm
Angolo di taglio: 1,5°
Corse al minuto: 10 H/min
Posizioni premilamiera: 13
Capacità premilamiera: 26 t
Dimensioni piano: 3.530 mm x 500 mm x 800 mm

Finecorsa posteriore
Corsa del finecorsa: 1.000 mm
Velocità avanzamento asse X: 2.280 mm/min

Bracci di supporto anteriori
Numero bracci: 3
Lunghezza bracci: 1.000 mm

Capacità di taglio
Spessore max (450 N/mm²): 8 mm
Spessore min (400 N/mm²): 0,8 mm
Spessore max (700 N/mm²): 5 mm
Spessore min (700 N/mm²): 0,8 mm

Potenza di azionamento
Potenza motore principale: 11 kW
Volume serbatoio idraulico: 250 l

Dimensioni e peso
Dimensioni (L x P x H): 3,85 m x 1,85 m x 1,76 m
Peso: 8.300 kg

Dettagli del prodotto

• Telaio macchina: struttura saldata in acciaio a basso stato di tensione, design a trave oscillante che ripristina la distanza tra lama superiore e inferiore dopo ogni taglio per tagli privi di torsioni e semplice regolazione del gioco.
• Supporto materiale: grande tavolo con rulli a sfere e finecorsa angolare regolabile; bracci di supporto lunghi e robusti per la movimentazione di lamiere di grandi dimensioni.
• Impianto idraulico: sistema affidabile e di facile manutenzione; premilamiere a regolazione idraulica per fissare la lamiera vicino alla linea di taglio.
• Finecorsa posteriore: sistema robusto per ambienti produttivi; viti a ricircolo di sfere precaricate in protezione.
• Dotazione: controllo ESTUN E21 NC per posizionamenti precisi (tagli singoli e programmi); unità a pedale mobile con arresto di emergenza; proiezione ombra per allineamento linea di taglio; lame adatte per inox.
• Sicurezza: protezione dita a tutta lunghezza con sezione ribaltabile (1000 mm) per migliore visibilità; sistemi di sicurezza conformi CE; barriera luminosa posteriore.

Dotazione standard

• Controllo NC ESTUN E21S (posizionamento finecorsa, funzioni programma)
• Dispositivo pneumatico di sollevamento lamiera
• Finecorsa posteriore NC
• Linea di taglio ad ombra
• Bracci di supporto anteriori (3 posizioni, 1.000 mm)
• Pedale con arresto di emergenza
• Regolazione manuale gioco di taglio
• Protezione dita completa con sezione ribaltabile
• Barriera luminosa posteriore
• Lame per acciaio inossidabile
• Strumenti e manuale operativo

Equipaggiamenti opzionali

• Raffreddatore olio idraulico (consigliato per produzione in serie)
• Lubrificazione centralizzata automatica
• Set lame aggiuntivo (lame con più superfici di taglio)

Caratteristiche / specifiche tecniche

• Modello: KHT 3008 M NC
• Lunghezza di lavoro: 3.200 mm
• Profondità gola: 150 mm
• Angolo di taglio: 1,5°
• Corse: 10 H/min
• Premilamiera: 13
• Capacità premilamiera: 26 t
• Dimensioni tavolo: 3.530 x 500 x 800 mm
• Finecorsa posteriore: 1.000 mm
• Velocità avanzamento: 2.280 mm/min
• Bracci di supporto: 3 × 1.000 mm
• Capacità taglio (450 N/mm²): 0,8–8 mm
• Capacità taglio (700 N/mm²): 0,8–5 mm
• Potenza motore principale: 11 kW
• Volume serbatoio idraulico: 250 l
• Dimensioni (L x P x H): 3,85 m x 1,85 m x 1,76 m
• Peso: 8.300 kg
