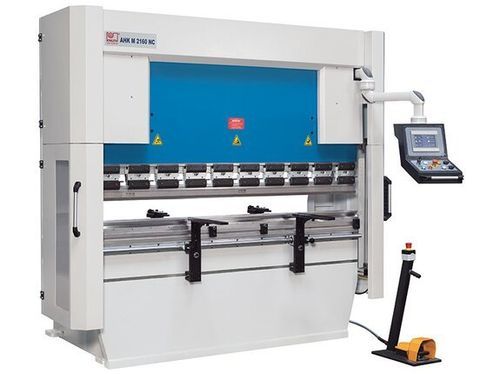

Pressa piegatrice idraulica AHK M 2160

NCdi precisione

Descrizione
La AHK M 2160 NC è una piegatrice NC compatta sviluppata come alternativa economica alle piegatrici CNC complete. È adatta alla produzione di pezzi e profili ricorrenti che richiedono tempi di set‑up rapidi e buon livello di ripetibilità. Il registro posteriore (assi X e R) e gli arresti di profondità si posizionano tramite touchscreen; le sequenze di piega possono essere memorizzate nel controllo NC per uso semi‑automatico o automatico.

Punti salienti

• Telaio in acciaio saldato a bassa tensione
• Immissione diretta dell'angolo di piega sul touchscreen
• Controllo NC con HMI touch
• Batutta posteriore motorizzata con assi X e R
• Utensile superiore di tipo europeo segmentato (4V)

Area di lavoro (valori selezionati)
Forza di piega: 60 t
Lunghezza di piegatura: 2.100 mm
Distanza tra montanti: 1.700 mm
Profondità gola: 320 mm
Corsa: 160 mm
Apertura utile: 380 mm
Larghezza tavola: 100 mm

Corsa
Corsa asse X: 600 mm
Corsa asse R: 140 mm

Velocità di avanzamento
Velocità di piega: 10 mm/s
Avanzamento rapido: 75 mm/s
Velocità di ritorno: 55 mm/s

Potenza motori
Motore principale: 7,5 kW
Motore asse X: 0,75 kW
Motore asse R: 0,25 kW

Dimensioni e peso
Serbatoio idraulico: 120 l
Dimensioni L x P x H: 2,45 m x 1,6 m x 2,23 m
Peso: 4.340 kg

Telaio macchina e utensile superiore

• Telaio in acciaio saldato di alta precisione e a bassa tensione con trave di piegatura rigida e cilindri idraulici su entrambi i lati
• Grande sbalzo e tavola stretta che offrono ampio spazio per sequenze di piegatura complesse

Impianto idraulico

• Unità idraulica con serbatoio posizionata nella parte superiore del telaio per ridurre l'ingombro e aumentare la rigidità
• Albero di torsione che collega gli arresti di profondità di entrambi i cilindri per un posizionamento preciso della trave superiore

Bracci di supporto anteriori

• Bracci di supporto regolabili in altezza, robusti, facilitano la movimentazione dei pezzi
• Blocchetto d'arresto sulla superficie di appoggio per agevolare l'allineamento

Utensili di piegatura

• Attacchi Promecam per ampia compatibilità degli utensili
• Sistema di serraggio manuale a sgancio rapido per ridurre i tempi di cambio
• Matrice 4V segmentata per un ampio spettro di pezzi

Sicurezza e produttività

• Concetto di sicurezza conforme alle normative CE vigenti
• Area di lavoro protetta da barriere ottiche

Controllo
L'utilizzo avviene tramite un touchscreen intuitivo che visualizza tutte le funzioni. L'operatore può inserire direttamente l'angolo di piega desiderato. Insieme allo spessore del pannello e ai dati utensile memorizzati, il controllo NC calcola automaticamente la posizione dell'arresto di profondità per accelerare il set‑up e garantire risultati ripetibili. Tre modalità operative: manuale, semi‑automatica e automatica. In manuale gli assi si posizionano tramite moto motorizzato con i valori visualizzati. In semi‑automatico il controllo porta gli assi alle posizioni impostate dall'operatore. In automatico le sequenze memorizzate vengono eseguite automaticamente. È possibile memorizzare fino a 500 set di dati in memoria interna; backup e import/export tramite USB o rete sul pannello di controllo sono supportati.

Arresto posteriore

• Buona stabilità del riscontro posteriore comandato da NC garantisce precisione di lavorazione
• Guide lineari e viti a ricircolo di sfere di grandi dimensioni, robuste e a bassa manutenzione
• Asse R motorizzato per un preciso settaggio in altezza
• Posizionamento laterale dei riferimenti su doppia guida lineare a scorrimento regolare

Caratteristiche tecniche

• Modello: AHK M 2160 NC
• Forza di piega: 60 t
• Lunghezza di piegatura: 2.100 mm
• Distanza tra montanti: 1.700 mm
• Profondità gola: 320 mm
• Corsa: 160 mm
• Apertura utile: 380 mm
• Larghezza tavola: 100 mm
• Corsa X: 600 mm
• Corsa R: 140 mm
• Velocità di piega: 10 mm/s
• Avanzamento rapido: 75 mm/s
• Velocità di ritorno: 55 mm/s
• Motore principale: 7,5 kW
• Motore X: 0,75 kW
• Motore R: 0,25 kW
• Serbatoio idraulico: 120 l
• Dimensioni L x P x H: 2,45 m x 1,6 m x 2,23 m
• Peso: 4.340 kg
