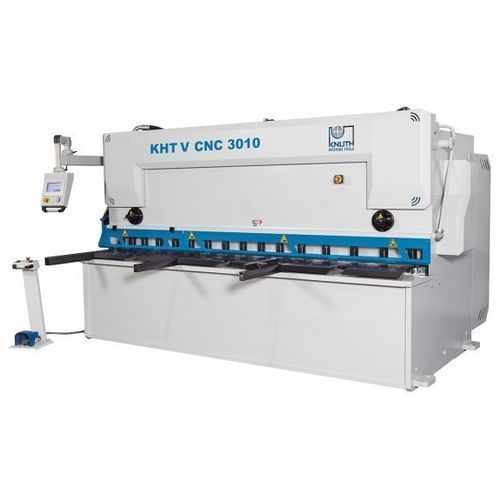

Cesoia idraulica KHT V 3013 CNC

per lamieraa ghigliottinaCNC

Descrizione
Le cesoie a ghigliottina della serie KHT V CNC sono prodotte in un impianto all’avanguardia. La barra di taglio guidata con angolo regolabile minimizza la torsione del pezzo e riduce le rilavorazioni. Il comando avviene tramite touch-screen: gioco di taglio, angolo e lunghezza vengono posizionati automaticamente. Il riscontro posteriore è robusto e le lame sono idonee per l’acciaio inox. Accessori ed opzioni ampliano i campi d’impiego.

Punti salienti

• Controllo Cybelec Touch 8 (CybTouch)
• Riscontro posteriore motorizzato con vite a ricircolo di sfere precaricata
• Regolazione comandata del gioco di taglio
• Regolazione comandata dell’angolo di taglio
• Lame adatte per acciaio inossidabile (superiore: 2 taglienti; inferiore: 4 taglienti)

Telaio macchina

• Telaio molto rigido e pesante, saldato e disteso con tolleranze ridotte
• Fresatura su macchine a 5 assi in un’unica bloccatura per elevata precisione e durata
• Componenti strutturali con raggi ampi per evitare cricche
• Piano con montaggio lama inferiore e barra di taglio progettati per minima torsione
• Verniciatura a due mani, ogni mano ≥ 60 μm

Bracci di supporto materiale

• Grande piano di lavoro con sfere di rotolamento e arresto angolare laterale rigido per allineamento sicuro
• Bracci di supporto lunghi e robusti per gestire lamiere di grandi dimensioni

Impianto idraulico

• Pistoni rettificati (≈2 μm) per lunga durata delle guarnizioni
• Corpi dei cilindri forgiati in materiale SAE 1040 ad alta resistenza
• Sistema idraulico affidabile e di semplice manutenzione
• Premilamiera idraulici regolabili a breve distanza dalla linea di taglio

Riscontro posteriore e controllo

• Lunghezza, spessore e durezza del materiale si inseriscono nel controllo programmabile; il sistema posiziona automaticamente gioco, angolo e lunghezza di taglio
• Riscontro posteriore robusto per uso produttivo continuo
• Viti a ricircolo di sfere e guide lineari montate in protezioni

Dotazione

• Componenti elettrici di fornitori primari per elevata affidabilità
• Lame superiore e inferiore idonee per acciaio inox (superiore: 2 tranci; inferiore: 4 tranci)
• Comando tramite pedale mobile con arresto d’emergenza; posizione del pedale adattabile
• Modalità ECO per risparmio energetico

Sicurezza

• Soluzioni di sicurezza conformi alle normative CE vigenti
• Barriera ottica posteriore per proteggere l’area di lavoro

Caratteristiche / specifiche tecniche

• Lunghezza di lavoro: 3050 mm
• Sbalzo: 150 mm
• Angolo di taglio: 0,5° – 2°
• Corse al minuto: 9 H/min – 17 H/min
• Premilamiera: 16 posizioni
• Forza premilamiera: 25 t
• Dimensioni tavola: 3380 mm x 560 mm x 830 mm
• Arresto posteriore: 1000 mm
• Velocità avanzamento asse X: 9000 mm/min
• Bracci supporto: 2 pezzi, lunghezza 1000 mm
• Spessore lamiera max (450 N/mm²): 13 mm
• Spessore lamiera max (700 N/mm²): 8 mm
• Potenza motore principale: 30 kW
• Volume serbatoio idraulico: 250 l
• Dimensioni (L x W x H): 4,15 m x 3,6 m x 2,45 m
• Peso: 11.500 kg
