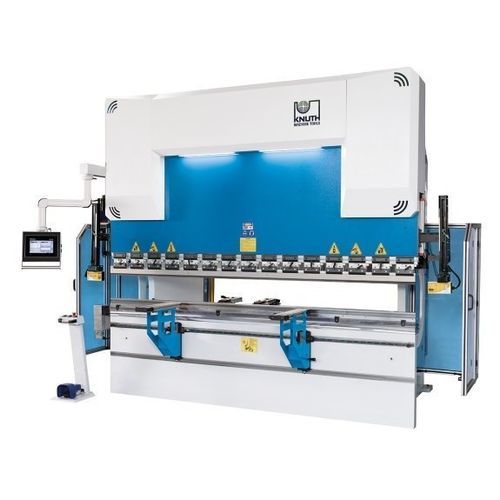

Pressa piegatrice idraulica AHK V 13040

CNCdi precisione

Panoramica
La serie AHK V 13040 CNC è una piegatrice idraulica progettata per la piegatura industriale di lamiera secondo gli standard europei. Dotata di controllo CNC grafico touchscreen DELEM, offre controllo preciso del processo di piegatura, opzioni flessibili di finecorsa posteriore e una struttura meccanica robusta per la produzione ripetitiva.

Punti salienti

• Capacità 40 t e lunghezza di piegatura 1.300 mm
• Controllo Delem touchscreen per programmazione efficiente
• Componenti idraulici ed elettronici di alta qualità
• Sistema di sicurezza laser ottico (AKAS) sull'utensile
• Bombatura motorizzata opzionale per pieghe uniformi

Telaio macchina

• Telaio in acciaio da materia prima certificata per elevata rigidità e precisione
• Costruzione saldata e distesa, superfici di montaggio lavorate su centri CNC
• Componenti soggetti a trazione progettati con raggi ampi per evitare cricche da saldatura
• Grande trave superiore pre-tensionabile ottimizzata per ridurre le deformazioni
• Supporto del sistema di misura compensa le deformazioni a carichi massimi
• Guide, cuscinetti pistone e guarnizioni dimensionati per un'ottimale assorbimento del carico verticale

Area di lavoro

• Ampia gola, lunga corsa e piano stretto per sequenze di piegatura complesse

Bombierung (opzionale)

• Bombatura motorizzata del piano inferiore per risultati di piegatura costanti su tutta la lunghezza, particolarmente per lamiere spesse

Sistema idraulico

• Cilindri idraulici progettati su misura e levigati internamente
• Pistoni forgiati, temprati, rettificati e cromati per lunga durata
• Blocco idraulico e valvole di produttori rinomati per affidabilità
• Valvole di sicurezza per protezione da sovraccarichi

Finecorsa posteriore

• Sistema di finecorsa robusto e a bassa manutenzione
• Dita regolabili rapidamente dalla parte anteriore con utensile di sicurezza

Bracci di supporto anteriori

• Bracci di supporto rigidi su guide lineari, bloccabili nella posizione desiderata
• Ingranaggi a cremagliera per rapido posizionamento verticale
• Spazzole industriali per proteggere e facilitare la manipolazione delle lamiere

Utensili di piegatura

• Attacchi Promecam (europei) compatibili con ampia scelta di utensili
• Utensili temprati e rettificati per impostazioni precise

Sicurezza e produttività

• Sistema laser AKAS che monitora la sicurezza sull'utensile senza limitare la funzionalità
• Concetto di sicurezza conforme alle direttive CE vigenti
• Barriera luminosa posteriore e ripari laterali robusti per proteggere l'area di lavoro

Dotazione standard

• DELEM DA-53T touchscreen (CNC 4 assi)
• Finecorsa asse X con guida lineare e vite a ricircolo di sfere
• Utensile superiore a serraggio rapido e utensile superiore EUROPEAN TYPE (835 mm segmentato)
• Utensile inferiore EUROPEAN TYPE 4V H: 60x60 mm
• Sistema di sicurezza laser AKAS e barriera luminosa posteriore
• Pedale con arresto di emergenza, 2 bracci di supporto anteriori mobili, 2 dita di arresto regolabili in altezza
• Modalità ECO risparmio energetico e manuale d'uso

Specifiche tecniche

• Pressione nominale: 40 t
• Lunghezza di piegatura: 1.300 mm
• Distanza tra i montanti: 1.100 mm
• Sbalzo: 310 mm
• Corsa: 210 mm
• Apertura: 425 mm
• Larghezza piano: 110 mm
• Altezza piano: 850 mm
• Corsa asse X: 750 mm
• Velocità di piega: 10 mm/s
• Avanzamento rapido: 180 mm/s
• Velocità di ritorno: 120 mm/s
• Velocità asse X: 600 mm/s
• Potenza motore principale: 5,5 kW
• Capacità serbatoio idraulico: 120 l
• Dimensioni (L x W x H): 2,30 m x 2,50 m x 2,45 m
• Peso: 4.210 kg
