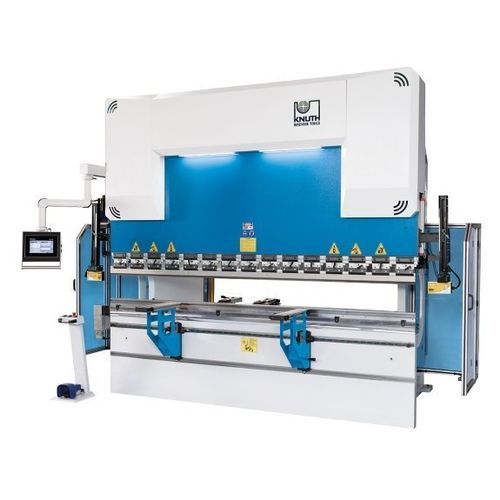

Pressa piegatrice idraulica AHK V 37220 CNC

CNCdi precisione

Panoramica
La AHK V 37220 CNC è una pressa piegatrice idraulica CNC con forza di 220 t e lunghezza di piegatura di 3.700 mm. È dotata di controllo grafico touchscreen DELEM per programmazione multi-asse e offre opzioni modulari di battuta posteriore e bombatura per applicazioni di produzione in serie.

Punti di forza

• 220 t di pressione e 3.700 mm di lunghezza di piegatura
• Controllo CNC grafico DELEM
• Sistema di sicurezza laser AKAS sull’utensile
• Bombatura motorizzata e opzioni modulari per la battuta posteriore
• Telaio in acciaio lavorato su centri CNC

Area di lavoro
Profondità (throat): 410 mm
Corsa (stroke): 265 mm
Apertura utile: 480 mm
Larghezza tavola: 110 mm
Altezza tavola: 900 mm

Spostamenti
Corsa asse X: 750 mm

Alimentazione / velocità
Velocità di piegatura: 9 mm/s
Avanzamento rapido: 150 mm/s
Velocità di ritorno: 140 mm/s
Velocità asse X: 600 mm/s

Potenza
Potenza motore principale: 22 kW

Dimensioni e pesi
Volume serbatoio idraulico: 230 l
Dimensioni (L x P x H): 5 m x 2,7 m x 2,85 m
Peso: 14.000 kg

Telaio macchina

• Telaio in acciaio certificato lavorato su centri CNC per garantire rigidità e precisione
• Costruzione saldata e distesa con superfici di montaggio lavorate
• Componenti soggetti a trazione progettati con grandi raggi per ridurre il rischio di cricche di saldatura
• Trave superiore precaricabile ottimizzata per minimizzare le deformazioni
• Supporto del sistema di misurazione che compensa le deviazioni sotto carichi massimi
• Guide, cuscinetti e guarnizioni dimensionati per carichi verticali per lunga durata

Area di lavoro

• Ampia portata, corsa lunga e tavola stretta per sequenze di piega complesse

Bombatura (opzionale)

• Bombatura motorizzata per ottenere risultati di piega uniformi su tutta la lunghezza, particolarmente su lamiere spesse

Sistema idraulico

• Cilindri idraulici progettati e finiti internamente
• Pistoni forgiati in acciaio, temprati, rettificati e cromati
• Blocchi e valvole idrauliche di produttori rinomati per affidabilità duratura
• Valvole di sicurezza per proteggere il sistema in caso di sovraccarico

Arresto posteriore

• Configurazione robusta e a bassa manutenzione
• Dita di arresto regolabili rapidamente dalla parte anteriore con utensile di sicurezza

Bracci di supporto anteriori

• Bracci rigidi su guide lineari, bloccabili in posizione
• Cremaillière per posizionamento verticale rapido
• Spazzole industriali per proteggere le superfici delle lamiere

Utensili di piegatura

• Attacchi Promecam (tipo europeo) per ampia disponibilità di utensili
• Utensili temprati e rettificati per regolazioni precise

Sicurezza e produttività

• Sistema laser AKAS che monitora l’area utensile senza limitare la funzionalità
• Concetto di sicurezza conforme alle direttive CE vigenti
• Tenda luminosa posteriore e ripari laterali robusti per proteggere l’area di lavoro

Equipaggiamento standard (selezione)

• DELEM DA-53T controllo touch 2D (controllo CNC 4 assi, schermo a colori)
• Butta posteriore asse X con guida lineare e vite a ricircolo di sfere
• Bombatura motorizzata
• Bloccaggio rapido utensile superiore
• Sistema di sicurezza laser AKAS
• Barriera luminosa
• Sistema di bloccaggio utensili europeo
• Utensile superiore EUROPEAN TYPE (segmentato 835 mm)
• Utensile inferiore EUROPEAN TYPE 4V H: 60x60 mm
• Pedale con arresto di emergenza
• 2 bracci di supporto anteriori mobili
• 2 dita di battuta regolabili in altezza
• Funzione ECO risparmio energia
• Manuale operativo

Equipaggiamento opzionale (selezione)

• Sistema di battuta per assi X e R
• Batti posteriori per assi X, R, Z1, Z2 per lunghezze fino a 3.700 mm
• Estensione fine corsa posteriore asse X
• Dita di battuta aggiuntive
• Bracci di supporto aggiuntivi
• Climatizzazione per quadro elettrico
• DELEM DA58 2D TX (4 assi) add-on
• Aggiornamenti DELEM DA66T / DA69T 3D (fino a 7 assi)
• PressMax DRM EcoPower (opzionale)
• Aggiornamento utensile superiore H=67,6 mm → H=105 mm (per 3.700 mm)

Specifiche tecniche

• Forza di pressa: 220 t
• Lunghezza di piegatura: 3.700 mm
• Distanza tra montanti: 3.100 mm
• Sbalzo: 410 mm
• Corsa: 265 mm
• Apertura utile: 480 mm
• Larghezza tavola: 110 mm
• Altezza tavola: 900 mm
• Corsa asse X: 750 mm
• Velocità di piega: 9 mm/s
• Avanzamento rapido: 150 mm/s
• Velocità di ritorno: 140 mm/s
• Velocità asse X: 600 mm/s
• Potenza motore principale: 22 kW
• Volume serbatoio idraulico: 230 l
• Dimensioni (L x P x H): 5 m x 2,7 m x 2,85 m
• Peso: 14.000 kg
