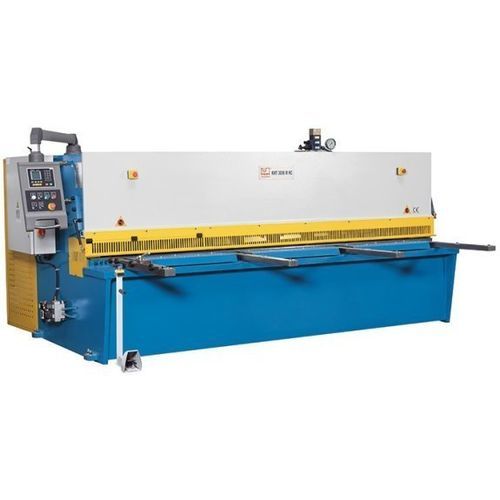

Cesoia idraulica KHT 3006 M NC

per lamieraa ghigliottinaa oscillazione

Breve descrizione
La KHT 3006 M NC è una cesoia a ghigliottina idraulica con struttura a trave oscillante. La trave di taglio è guidata in un supporto pivotante ancorato al telaio, garantendo tagli diritti e prevenendo il bloccaggio delle lame superiore e inferiore. Il finecorsa posteriore è posizionato con precisione tramite la regolazione NC ESTUN E21 per tagli singoli e cicli programmati.

Punti salienti

• Controllo ESTUN E21 NC per posizionamento accurato
• Arresto posteriore con viti a ricircolo di sfere precaricate in alloggiamento protettivo
• Sollevamento lamiera pneumatico per la gestione dei materiali sottili
• Lame superiori e inferiori adatte all'acciaio inossidabile
• Arresto angolare regolabile e lunghi bracci di supporto anteriori

Telaio macchina

• Telaio saldato in acciaio a bassa tensione, progettazione a trave oscillante
• La trave di taglio effettua un movimento oscillante e ripristina il gioco tra le lame dopo ogni taglio
• Vantaggi: tagli a bassa torsione, rilascio affidabile dei particolari, maggiore durata delle lame e regolazione semplice del gioco

Supporto materiale

• Grande tavola con rulli a sfere per facilitare lo scorrimento e l'allineamento del lamierato
• Finecorsa angolare rigido regolabile e tre bracci di supporto anteriori (1.000 mm) per lamiere di grandi dimensioni

Impianto idraulico

• Sistema idraulico affidabile e di facile manutenzione, adatto alla produzione intensiva
• I premilamiera regolati idraulicamente fissano il pannello vicino alla linea di taglio durante l'operazione

Arresto posteriore

• Sistema di arresto posteriore robusto, progettato per ambienti produttivi gravosi
• Viti a ricircolo di sfere precaricate montate in un involucro protettivo per precisione e durata

Dotazione

• Controllo ESTUN E21 NC per posizionamento preciso del finecorsa in tagli singoli e programmi
• Unità di comando tramite pedale mobile con pulsante di arresto di emergenza
• Linea d'ombra che indica la posizione di taglio sul pannello
• Lame standard per acciaio inox (4 bordi di taglio)

Sicurezza

• Protezione dita su tutta la lunghezza con sezione ribaltabile (fino a 1.000 mm) per migliore visibilità
• Barriera luminosa posteriore per proteggere l'area di lavoro
• Conformità agli standard di sicurezza CE vigenti

Dotazione standard

• Controllo ESTUN E21S NC — posizionamento, retrazione durante il taglio, ritorno automatico, backup/recupero parametri, fino a 40 programmi / 25 step
• Supporto pneumatico per lamiera per il posizionamento preciso dei fogli sottili
• Arresto posteriore controllato per tagli singoli e di serie
• Linea di taglio a ombra per allineamento preciso
• Tre bracci di supporto anteriori — lunghezza 1.000 mm
• Pedale mobile con arresto di emergenza
• Regolazione manuale del gioco di taglio
• Protezione dita su tutta la lunghezza con sezione ribaltabile
• Sistema di sicurezza con barriera luminosa posteriore
• Lame standard per inox (4 bordi)
• Attrezzi di esercizio e manuale d'uso

Opzioni

• Raffreddatore olio idraulico — raccomandato per produzione in serie o ambienti ad alta temperatura
• Lubrificazione centrale automatica — riduce tempi di manutenzione e usura

Caratteristiche / specifiche tecniche

• Modello: KHT 3006 M NC
• Lunghezza di lavoro: 3.200 mm
• Profondità gola: 150 mm
• Angolo di taglio: 1,5°
• Corse al minuto: 14 H/min
• Premilamiera: 13 posizioni (capacità 20 t)
• Dimensioni tavola: 3.530 mm x 465 mm x 800 mm
• Arresto posteriore: 1.000 mm
• Velocità asse X: 2.280 mm/min
• Bracci di supporto anteriori: 3 posizioni, lunghezza 1.000 mm
• Capacità di taglio: max 6 mm @ 450 N/mm²; max 4 mm @ 700 N/mm²; min 0,6 mm
• Potenza motore principale: 7,5 kW
• Volume serbatoio idraulico: 250 l
• Dimensioni (L x P x H): 3,84 m x 1,68 m x 1,62 m
• Peso: 6.700 kg
