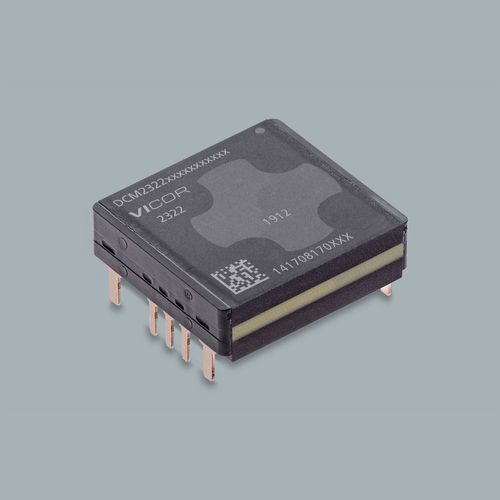

Convertitore DC/DC regolato DCM®

isolatoindustrialecon ampia gamma di ingresso

Famiglia di prodotto
DCM® Modulo convertitore DC-DC

Panoramica
Convertitore DC-DC isolato e regolato ad alta densità in package 2322 ChiP per montaggio a foro passante. Progettato per applicazioni SELV (Safety Extra Low Voltage), con commutazione ZVS ad alta frequenza (MHz), ampia gamma di ingresso e ottimizzato per funzionamento in array (fino a 8 unità) per aumentare la potenza nei sistemi industriali.

Caratteristiche principali

• Convertitore DC-DC isolato e regolato
• Safety Extra Low Voltage (SELV)
• Topologia di commutazione ZVS ad alta frequenza (MHz)
• Ampia gamma di tensione di ingresso
• Ottimizzato per funzionamento in parallelo/array (fino a 8 unità)

Package e meccanica
Package 2322 ChiP, montaggio a foro passante. Dimensioni del package: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm.

Ordini e disponibilità
Codice prodotto: DCM2322T50T1360T60
Lead time (esempio): 40 settimane
Quantità minima d'ordine: 25 unità

Prezzi (MSRP)
Quantità — Prezzo (USD)
25+ — $118.19
100+ — $110.85

Materiali di riferimento (disponibili)

• Data sheet
• Guida utente della scheda di valutazione
• Note applicative (funzionamento singolo e in parallelo, linee guida di saldatura ChiP, regolazione ad alta precisione, gestione termica)
• Guida progettuale DCM
• Disegni meccanici e modelli 3D (IGS, STP) per il package 2322 ChiP
• Approvazioni di sicurezza e valutazione di infiammabilità

Sicurezza e certificazioni
Disponibili multiple approvazioni e certificazioni per la famiglia DCM2322 (CSA/EN/UL/TÜV/CE/UKCA/CB e revisione sull'infiammabilità).

Applicazioni

• Alimentazione isolata e regolata per informatica, comunicazioni e apparecchiature industriali
• Sottosistemi automotive e aerospaziali che richiedono alimentazione isolata a bassa tensione
• Configurazioni array per sistemi a potenza superiore (fino a 8 unità)

Specifiche tecniche

• Codice prodotto: DCM2322T50T1360T60
• Serie: DCM
• Tensione di ingresso (esempio): 30 V
• Tensione di uscita (esempio): 12 V
• Potenza di uscita: 60 W
• Package: 2322 ChiP through-hole
• Dimensioni package: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm
• Montaggio: Through Hole
• Temperature grade: T = -40°C a 125°C; M = -55°C a 125°C
• Quantità minima d'ordine: 25
• Lead time tipico: 40 settimane
• Scheda di valutazione: DCM2322E50T1360T60
• Ottimizzato per funzionamento in parallelo/array fino a 8 unità
• Documentazione disponibile: data sheet, note applicative, guide utente, guida progettuale, approvazioni, disegni meccanici e modelli 3D
