Convertitore DC/DC regolato DCM®
isolatoindustrialecon ampia gamma di ingresso

Convertitore DC/DC regolato - DCM® - VICOR - isolato / industriale / con ampia gamma di ingresso
Convertitore DC/DC regolato - DCM® - VICOR - isolato / industriale / con ampia gamma di ingresso
Convertitore DC/DC regolato - DCM® - VICOR - isolato / industriale / con ampia gamma di ingresso - immagine - 2
Convertitore DC/DC regolato - DCM® - VICOR - isolato / industriale / con ampia gamma di ingresso - immagine - 3
Convertitore DC/DC regolato - DCM® - VICOR - isolato / industriale / con ampia gamma di ingresso - immagine - 4
Convertitore DC/DC regolato - DCM® - VICOR - isolato / industriale / con ampia gamma di ingresso - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Specifiche elettriche
isolato, regolato
Applicazioni
industriale
Altre caratteristiche
con ampia gamma di ingresso, a iperfrequenza
Tensione di ingresso

30 V

Tensione di uscita

15 V

Potenza

60 W

Descrizione

Panoramica del prodotto

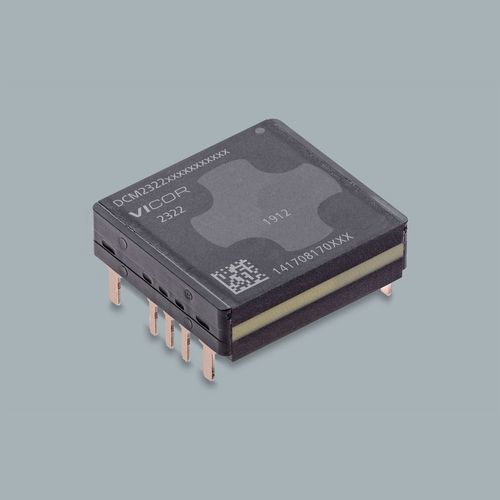

Il DCM2322T50T1760T60 è un modulo convertitore DC-DC isolato e stabilizzato in contenitore 2322 ChiP per montaggio traversante. È ottimizzato per commutazione ad alta frequenza (ZVS MHz) e per funzionamento in array parallelo per ottenere potenze di uscita maggiori in applicazioni industriali e ad alta densità energetica.

Riepilogo specifiche principali
  • Contenitore: 2322 ChiP per montaggio traversante (0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm)
  • Tensione di ingresso: 30 V
  • Tensione di uscita: 15 V
  • Potenza in uscita: 60 W
  • Operazione in array: ottimizzato fino a 8 unità


Caratteristiche
  • Convertitore DC-DC isolato e regolato
  • Conforme a SELV (Safety Extra Low Voltage)
  • Commutazione ZVS ad alta frequenza (MHz)
  • Ampia finestra di ingresso
  • Ottimizzato per operazioni in parallelo (fino a 8 unità) per scalabilità di potenza


Risorse disponibili
  • Datasheet
  • Scheda di valutazione e Guida utente (scheda di valutazione: DCM2322E50T1760T60)
  • Note applicative (uso singolo, array in parallelo, linee guida di saldatura per ChiP, gestione termica, tecniche per regolazione ad alta precisione)
  • Guida di progettazione (DCM Design Guide)
  • Documenti di sicurezza e certificazioni (CSA, UKCA, cTUVus, CE, CB, revisione di infiammabilità)


Ordinazione e prezzi
  • Quantità minima d'ordine (MOQ): 25 unità
  • Tempi di consegna: tipicamente 40 settimane (come indicato)
  • Esempio di prezzo indicativo: 25+ unità — $121.45; 100+ unità — $113.91 (USD)


Note
Riferimento scheda di valutazione: DCM2322E50T1760T60. Progettato per applicazioni che richiedono isolamento regolato compatto, alta efficienza e scalabilità tramite array paralleli.

Specifiche tecniche
  • Famiglia prodotto: DCM® DC-DC Converter Module
  • Codice parte: DCM2322T50T1760T60
  • Tipo di contenitore: 2322 ChiP per montaggio traversante
  • Dimensioni: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
  • Tensione di ingresso: 30 V
  • Tensione di uscita: 15 V
  • Potenza in uscita: 60 W
  • Commutazione: ZVS alta frequenza (MHz)
  • Sicurezza: SELV
  • Supporto array: ottimizzato fino a 8 unità
  • MOQ: 25 unità
  • Tempo tipico di consegna: 40 settimane
