Convertitore DC/DC regolato DCM®

isolatoindustrialecon ampia gamma di ingresso

Nome e famiglia del prodotto

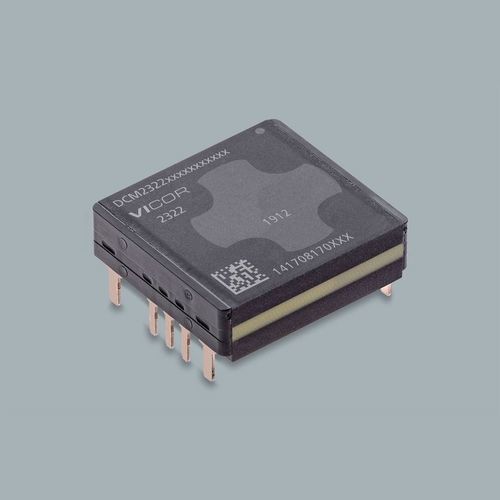

DCM2322T50T2660M60 — modulo DC-DC DCM® (package 2322 ChiP through-hole).

Panoramica
Convertitore DC-DC isolato e regolato, ottimizzato per applicazioni militari e industriali ad alta affidabilità. Uscita SELV, commutazione ZVS ad alta frequenza (MHz) e ampia gamma di ingresso. Ottimizzato per funzionamento in array fino a 8 unità per applicazioni a potenza superiore. Progettato per MIL-STD-704 (E/F) e MIL-STD-1275.

Dati chiave del prodotto

• Tensione di ingresso (esempio mostrato): 30 V
• Tensione di uscita (esempio mostrato): 24 V
• Potenza in uscita (esempio mostrato): 60 W
• Package: 2322 ChiP through-hole
• Dimensioni del package: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

Caratteristiche del prodotto

• Convertitore DC-DC isolato e regolato
• Safety Extra Low Voltage (SELV)
• Commutazione ZVS ad alta frequenza (MHz)
• Ampio intervallo di tensione di ingresso
• Ottimizzato per funzionamento in array fino a 8 unità
• Progettato per MIL-STD-704 (E+F) e MIL-STD-1275

Produzione e informazioni d'ordine
Numero di parte: DCM2322T50T2660M60
Tempi di consegna: 40 settimane
Quantità minima d'ordine: 25 unità

Prezzi (fasce MSRP)
Quantità / Prezzo (USD):
25+ / 239.45
100+ / 224.58

Documentazione disponibile (esempi elencati nella pagina prodotto)
Datasheet, guida alla scheda di valutazione, note applicative, design guide, disegni meccanici e report di sicurezza/approvazione.

Note
La scheda di valutazione è indicata come DCM2322E50T2660T60. Note applicative su funzionamento singolo/parallelo, linee guida per la saldatura, regolazione ad alta precisione e gestione termica per moduli VIA/ChiP.

Specifiche tecniche

• Part Number: DCM2322T50T2660M60
• Serie / Famiglia: DCM®
• Tensione di ingresso (esempio): 30 V
• Tensione di uscita (esempio): 24 V
• Potenza in uscita (esempio): 60 W
• Package: 2322 ChiP through-hole
• Dimensioni package: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Gradi prodotto: M = -55°C a 125°C (M selezionato); T = -40°C a 125°C opzione
• Stile di montaggio: Through Hole (ChiP through-hole)
• Operazione in array ottimizzata: fino a 8 unità
• Conformità / applicazioni: MIL-STD-704 (E+F), MIL-STD-1275
• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 25
• Esempi MSRP: 25+ = $239.45, 100+ = $224.58
• Documentazione: Datasheet, guida scheda di valutazione, note applicative, design guide, disegni meccanici e report di approvazione
