Convertitore DC/DC regolato ZVS

non isolatoSIPcon ampia gamma di ingresso

Prodotto

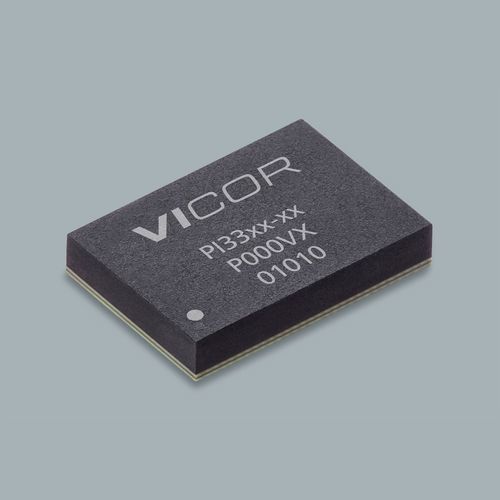

PI3301-00-LGIZ Regolatore Buck ZVS, parte della famiglia ZVS Buck Regulator. Package 10x14 LGA-SiP. Ingresso ottimizzato per 24 V; uscita 3,3 V; corrente massima di uscita 10 A.

Panoramica
Regolatore buck ZVS (Zero-Voltage Switching) ad alta efficienza in package compatto 10x14 LGA-SiP. Progettato per ridurre i tempi di sviluppo con compensazione interna e pochi componenti esterni. Supporta il parallelo, la condivisione di corrente, il funzionamento sincrono e fornisce funzioni di protezione per un funzionamento industriale affidabile.

Dati chiave del prodotto

• Numero di parte: PI3301-00-LGIZ
• Famiglia prodotto: ZVS Buck Regulator
• Tensione d'ingresso tipica (esempio a pagina): 24 V
• Tensione d'uscita tipica (esempio a pagina): 3,3 V
• Corrente massima di uscita: 10 A
• Package / Montaggio: 10x14 LGA-SiP (LGA SiP)
• Dimensioni tipiche del package: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Tempo di consegna mostrato: 28 weeks
• Quantità minima mostrata: 10

Caratteristiche del prodotto

• Ampio intervallo operativo
• Ottimizzato per 12 Vin (8–18 V) e opzione wide Vin (8–36 V)
• Ampio intervallo di Vout (1–16 V)
• Classe di temperatura: -40°C (modelli LGIZ); -55°C (modelli LGMZ)
• Compensazione interna — pochi componenti esterni; rapido sviluppo
• Nessuna taratura aggiuntiva richiesta per l'uso base
• Alta efficienza: >96% picco (24 Vin a 12 Vout); >95% picco (12 Vin a 5 Vout)
• Buone prestazioni a carico leggero e a pieno carico
• Sincronizzazione della frequenza; soft-start regolabile dall'utente e tracking
• Piattaforma di packaging ad alta densità e topologia HV ZVS-Buck
• Risposta ai transienti molto rapida
• Funzionamento in tensione costante o corrente costante; amplificatore di errore di corrente e riferimento
• Parallelo e condivisione di corrente su singolo filo; interleaving a due fasi
• Protezione OVLO/UVLO ingresso, OVP uscita, protezione da sovratemperatura (OTP)

Prezzi (MSRP mostrato a pagina)
Quantity | MSRP
10+ | $16.31
25+ | $14.88
100+ | $13.96

Scheda di valutazione e risorse
Riferimento scheda di valutazione: PI3301-00-EVAL1. Documenti di riferimento disponibili sulla pagina prodotto: Datasheet (ds_pi33xx), white paper Zero-Voltage Switching, white paper High-Performance ZVS Buck Regulator, AN:303 guida di assemblaggio per package LGA/BGA PI33/PI34, e manuale utente della scheda di valutazione PI33xx.

Specifiche tecniche

• Numero di parte: PI3301-00-LGIZ
• Famiglia: ZVS Buck Regulator
• Tensione d'ingresso tipica: 24 V
• Tensione d'uscita tipica: 3,3 V
• Corrente massima di uscita: 10 A
• Package: 10x14 LGA-SiP
• Dimensioni: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Classe di temperatura: T = -40°C a 125°C (pagina)
• Stile di montaggio: LGA SiP
• Lead time: 28 weeks (come mostrato)
• Quantità minima: 10 (come mostrato)
• Esempi di MSRP: 10+ $16.31; 25+ $14.88; 100+ $13.96
• Scheda di valutazione: PI3301-00-EVAL1
