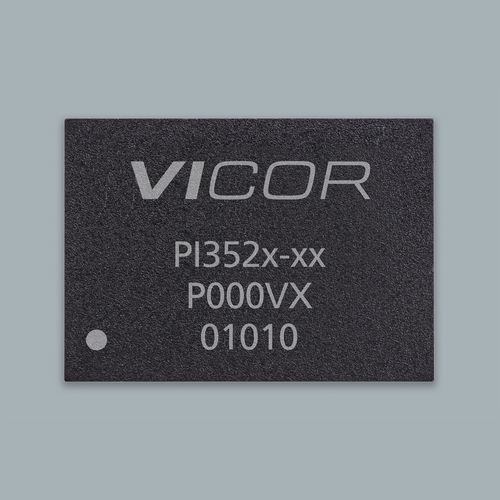

Convertitore DC/DC regolato ZVS

non isolatoSIPper apparecchio di telecomunicazione

Panoramica
Numero di parte: PI3525-00-LGIZ. Famiglia: Regolatore Buck ZVS. Configurazione tipica mostrata: 48 Vin / 5 Vout (vedere le specifiche per gli intervalli completi). Package: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Scheda di valutazione: PI3525-00-EVAL1 disponibile.

Caratteristiche principali

• Campi di ingresso: esempio 48 Vin; varianti supportano 36–60 V e 30–60 V
• Ampia gamma di Vout: 2,2–14 V (esempio in pagina: 5 V)
• Gradi di temperatura operativa: LGIZ -40°C; varianti LGMZ fino a -55°C
• Package compatto 10 x 14 LGA‑SIP; opzione 10 x 10 LGA nella famiglia
• Topologia HV ZVS‑Buck ad alta efficienza; picco >96 % a 48 Vin
• Risposta transitoria molto rapida e buone prestazioni in carico leggero e pieno
• Compensazione interna che richiede pochi componenti esterni
• Sincronizzazione della frequenza, soft‑start e tracking regolabili dall'utente
• Funzionamento a tensione costante o corrente costante con amplificatore di errore e riferimento dedicati
• Parallelo con condivisione di corrente a filo singolo e opzione di interleaving a due fasi
• Protezioni: OVLO/UVLO ingresso, OVP uscita, protezione da sovratemperatura (OTP)

Prezzi (MSRP)
Quantity | MSRP (per pezzo)
1+ | $29.01
10+ | $23.05
25+ | $21.03
100+ | $19.73

Documenti di riferimento

• Data Sheet (serie PI352x)
• White Papers: implementazione ZVS e ZVS Buck ad alte prestazioni
• Application Note AN:303 — linee guida di assemblaggio per package 10×10 e 10×14 LGA/BGA
• User Guide UG:307 per la scheda di valutazione PI352x-0x-EVAL1
• File di progetto per la scheda di valutazione (PI352x-xx-EVAL)
• Disegno del prodotto e file CAD meccanici (CAD/DFX/PDF dal produttore)

Informazioni commerciali / logistiche aggiuntive
Esempio di lead time: 28 weeks. Quantità minima d'ordine: 1. Esempi di stock distributori: Digi‑Key: 1430; Avnet: 292; Mouser: 202; Arrow: 0.

Specifiche tecniche

• Numero di parte: PI3525-00-LGIZ
• Famiglia prodotto: Regolatore Buck ZVS
• Ingresso nominale esempio: 48 V (intervalli supportati 36–60 V o 30–60 V a seconda della variante)
• Uscita esempio: 5 V (gamma Vout 2,2–14 V)
• Corrente massima in uscita: 20 A
• Package: 10 x 14 LGA‑SIP; opzione 10 x 10 LGA nella famiglia
• Dimensioni: 14,0 x 10,0 x 2,56 mm
• Topologia: HV ZVS‑Buck
• Efficienza di picco: >96 % a 48 Vin
• Risposta transitoria: molto rapida
• Modalità operative: tensione costante o corrente costante
• Condivisione corrente: parallelo e condivisione a filo singolo supportati
• Interleaving: opzione interleaving a due fasi
• Protezioni: OVLO/UVLO, OVP, OTP
• Controlli / funzioni: sincronizzazione frequenza, soft‑start / tracking regolabili, compensazione interna
• Grado di temperatura indicato: T = -40°C a 120°C (LGIZ indicato -40°C; LGMZ fino a -55°C dove indicato)
• Scheda di valutazione: PI3525-00-EVAL1 (guida utente disponibile)
