Convertitore DC/DC regolato DCM®
isolatoper applicazioni ferroviarieindustriale

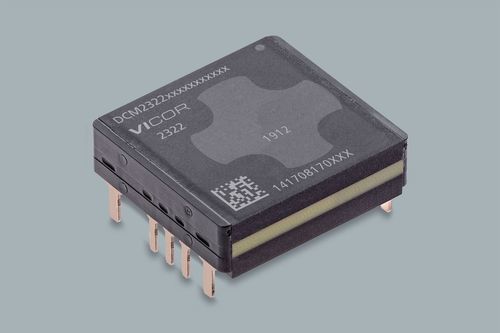

Convertitore DC/DC regolato - DCM® - VICOR - isolato / per applicazioni ferroviarie / industriale
Convertitore DC/DC regolato - DCM® - VICOR - isolato / per applicazioni ferroviarie / industriale
Convertitore DC/DC regolato - DCM® - VICOR - isolato / per applicazioni ferroviarie / industriale - immagine - 2
Convertitore DC/DC regolato - DCM® - VICOR - isolato / per applicazioni ferroviarie / industriale - immagine - 3
Convertitore DC/DC regolato - DCM® - VICOR - isolato / per applicazioni ferroviarie / industriale - immagine - 4
Convertitore DC/DC regolato - DCM® - VICOR - isolato / per applicazioni ferroviarie / industriale - immagine - 5
Convertitore DC/DC regolato - DCM® - VICOR - isolato / per applicazioni ferroviarie / industriale - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Specifiche elettriche
isolato, regolato
Applicazioni
industriale, per applicazioni ferroviarie
Altre caratteristiche
con ampia gamma di ingresso, regolato, a iperfrequenza
Tensione di ingresso

30 V

Tensione di uscita

15 V

Potenza

60 W

Descrizione

Panoramica
  • Il DCM2322T50T1760M60 appartiene alla famiglia di moduli convertitori DC-DC DCM®. Package 2322 ChiP per montaggio through-hole (0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm).


Dati elettrici principali
  • Tensione di ingresso: 30 V
  • Tensione di uscita: 15 V
  • Potenza in uscita: 60 W


Caratteristiche del prodotto
  • Convertitore DC-DC isolato e regolato
  • Tensione di sicurezza molto bassa (SELV)
  • Commutazione ZVS ad alta frequenza (MHz)
  • Ampio intervallo di ingresso
  • Ottimizzato per funzionamento in array fino a 8 unità per applicazioni ad alta potenza
  • Applicazioni MIL-STD-704 (E+F)
  • Applicazioni MIL-STD-1275


Meccanica / package
  • Package 2322 ChiP per montaggio through-hole
  • Dimensioni tipiche del package: 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm


Informazioni su ordine & produzione
  • Numero parte (product id): DCM2322T50T1760M60
  • Grado prodotto: M = -55°C a 125°C (disponibile anche T = -40°C a 125°C)
  • Stile di montaggio: Through Hole
  • Tempo di consegna: 40 settimane
  • Quantità minima d'ordine: 25


Prezzi (MSRP)
Quantità | MSRP
25+ | $218.72
100+ | $205.14


Materiali di riferimento (selezionati)
  • Data Sheet (scheda tecnica)
  • Guida utente della Evaluation Board
  • Note applicative (esempi: singolo DCM come convertitore isolato e regolato; DCM in parallelo; linee guida di saldatura per package ChiP through-hole; ottenere regolazione di tensione ad alta precisione; gestione termica per moduli VIA e ChiP)
  • DCM Design Guide
  • Documenti di omologazione sicurezza e revisione della infiammabilità


Accessori correlati
  • Heatsink superiori (più varianti disponibili per gestione termica e linguette di messa a terra)


Specifiche tecniche
  • Famiglia/serie: DCM®
  • Numero parte: DCM2322T50T1760M60
  • Tensione di ingresso (esempio): 30 V
  • Tensione di uscita (esempio): 15 V
  • Potenza in uscita: 60 W
  • Package: 2322 ChiP through-hole
  • Dimensioni: 0,978 x 0,898 x 0,284 in (24,84 x 22,8 x 7,21 mm)
  • Opzioni grado temperatura: M = -55°C a 125°C; T = -40°C a 125°C
  • Ottimizzato per operare in array fino a 8 unità
  • Conformità MIL: MIL-STD-704 (E+F) e MIL-STD-1275 (se applicabile)
  • Tempo tipico di consegna: 40 settimane; quantità minima d'ordine: 25
