Convertitore DC/DC ad alta densità di potenza DCM®

regolatoisolatocon montaggio su telaio

Panoramica del prodotto

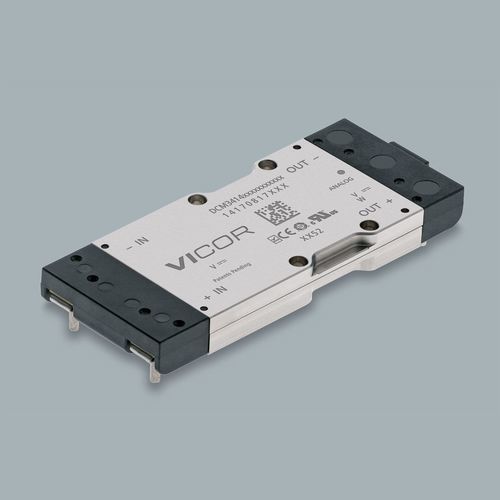

DCM3414B50M13C2M09 è un modulo convertitore DC-DC isolato e regolato in package 3414 VIA della famiglia DCM®. Tensione di ingresso nominale 28 V, uscita nominale 12 V, potenza di uscita 320 W. Dimensioni package: 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm).

Punti principali

• Protezione da sovratensione in uscita
• Lockout per sottotensione in ingresso (UVLO)
• Protezione da sovratemperatura
• Filtraggio EMI e transitorio integrato
• Progettazione ad alta efficienza e densità di potenza
• Package robusto per ambienti gravosi
• Opzioni di montaggio: chassis o montaggio su PCB (pin corti/lunghi)

Applicazioni

• Sottosistemi di alimentazione isolati per applicazioni industriali, comunicazioni ed elettronica per trasporto
• Architetture point-of-load e alimentazione distribuita
• Configurazioni ridondanti o in parallelo per aumentare potenza e disponibilità

Meccanica e montaggio
Package 3414 VIA con opzioni di pin through-hole. Dimensioni tipiche 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm). Opzioni di montaggio: Board Mount (Short Pin / Long Pin) e Chassis Mount.

Specifiche elettriche

• Tensione di ingresso (nominale): 28 V
• Tensione di uscita (nominale): 12 V
• Potenza massima in uscita: 320 W
• Uscita DC isolata e regolata adatta a stadi di potenza esigenti

Protezioni e certificazioni

• Protezione sovratensione in uscita, lockout sottotensione ingresso, protezione da sovratemperatura
• Filtraggio EMI e transitorio integrato
• Omologazioni di sicurezza: cURus, cTUVus, CE (LVD & RoHS), CB

Ordinazione e prezzi
Codice parte: DCM3414B50M13C2M09
Tempi di consegna: 40 settimane
Quantità minima d'ordine: 1
MSRP (esempio): 1+ $988.85; 10+ $785.64; 25+ $716.92; 100+ $672.42

Opzioni e accessori

• Stili di montaggio disponibili: Board Mount Short Pin, Board Mount Long Pin, Chassis Mount (configurazione selezionata sulla pagina: Board Mount Long Pin)
• Opzioni grado/temperatura: M, T, C
• Interfaccia di controllo: Analogica (opzioni di comunicazione disponibili)
• Accessorio: dissipatori per VIA 3414 (diversi profili e altezze)

Materiali di riferimento

• Data sheet (famiglia DCM3414)
• Note applicative (AN:029, AN:030, AN:035, AN:039, AN:401)
• Disegni meccanici e modelli 3D (IGS/STP)
