Convertitore DC/DC ad alta densità di potenza DCM®

regolatoisolatocon montaggio su telaio

Panoramica

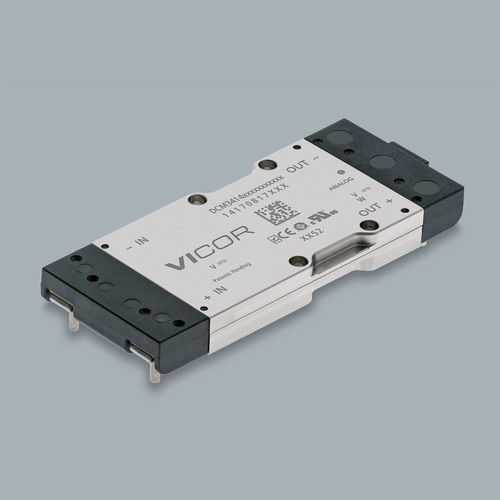

Il modulo DCM® DCM3414B50M13C2T05 è un convertitore DC-DC isolato e regolato in package 3414 VIA through-hole (85.93 x 35.54 x 9.4 mm). Fornisce 320 W di potenza in uscita con ingresso nominale 28 V e uscita nominale 12 V, progettato per elevata densità di potenza e funzionamento in ambienti gravosi.

Specifiche chiave

• Tensione di ingresso: 28 V nominale
• Tensione di uscita: 12 V nominale
• Potenza di uscita: 320 W
• Package: 3414 VIA (through-hole)
• Dimensioni package: 85.93 x 35.54 x 9.4 mm (3.38 x 1.4 x 0.37 in)
• Opzioni di montaggio: Board Mount Short Pin (default), Board Mount Long Pin, Chassis Mount
• Classi di temperatura: T = -40°C a 125°C; C = -20°C a 125°C; M = -55°C a 125°C

Caratteristiche prodotto

• Conversione DC-DC isolata e regolata
• Protezione da sovratensione in uscita
• Lockout per sottotensione in ingresso
• Protezione da surriscaldamento
• Filtraggio EMI e transienti integrato
• Alta efficienza e densità di potenza
• Package robusto per ambienti gravosi

Applicazioni tipiche

• Sistemi di alimentazione ad alta densità
• Telecomunicazioni e data center
• Apparecchiature industriali e per il trasporto
• Sottosistemi di alimentazione per difesa e aerospazio

Ordini e disponibilità

• Numero parte: DCM3414B50M13C2T05
• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 1
• Stock distributori (istantanea): Mouser: 3; Arrow: 0; Avnet: 0; Digi-Key: 0 (aggiornato 22 apr. 2026)

Prezzi
1+ | $946.74
10+ | $752.18
25+ | $686.39
100+ | $643.78

Documentazione e omologazioni

• Datasheet: DCM3414x50M13C2yzz_ds
• Note applicative: AN:029, AN:030, AN:035, AN:039, AN:401
• Omologazioni: cURus, cTÜVus, Marcatura CE, Certificato CB

Meccanica e accessori

• Disegni meccanici e modelli 3D disponibili (DXF/PDF/IGS/STP)
• Heatsink consigliati e accessori di montaggio elencati nelle risorse prodotto
