Convertitore DC/DC regolato PRM®

non isolatoSMDper apparecchio di telecomunicazione

Prodotto

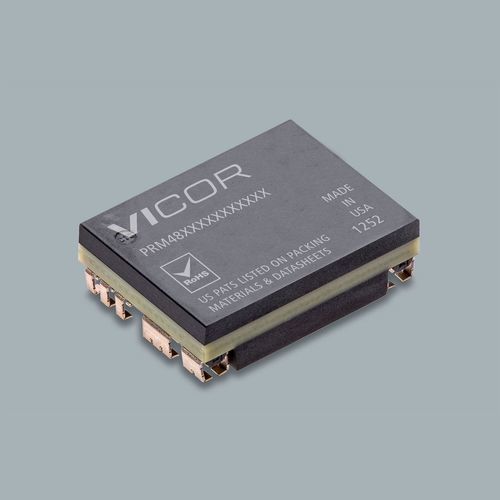

PRM48AH480M200A00 — famiglia PRM® Regulator. Modulo DC-DC HALF ChiP montato su circuito stampato per conversione point-of-load da bus 48 V, progettato per alta densità ed efficienza.

Punti chiave

• Topologia ZVS buck‑boost
• Alta efficienza
• Alta densità di potenza
• Frequenza di commutazione ~1 MHz
• Profilo molto basso (HALF ChiP)
• Compatibile pick & place / SMD (J‑Lead)
• Possibilità di combinare moduli full e half‑chip

Dettagli prodotto

• Numero di parte: PRM48AH480M200A00
• Famiglia prodotto: PRM® Regulator
• Package: HALF ChiP
• Dimensioni package: 0.87 x 0.65 x 0.265 in / 22.0 x 16.5 x 6.73 mm
• Tipo di montaggio: J‑Lead (SMD)
• Gradi disponibili: T = -40°C a 125°C, M = -55°C a 125°C

Prestazioni e ordini

• Tensione in ingresso: 48 V
• Tensione in uscita: 48 V
• Potenza in uscita: 200 W
• Frequenza di commutazione tipica: ~1 MHz
• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 25

Prezzi (MSRP)
Quantità | MSRP
25+ | $160.87
100+ | $150.89

Scheda di valutazione e materiali di riferimento

• Numero scheda di valutazione: PRD48AH480T200A00
• Guida utente scheda di valutazione (PDF)
• Datasheet (PDF)
• Note applicative e white paper (PDF)
• Omologazioni di sicurezza: cURus, cTÜVus, CE, CB
• Disegni meccanici e modelli 3D (IGS / STEP / PDF)
• Modelli di simulazione e strumenti di progettazione

Note
Progettato per conversione point-of-load ad alta corrente da un bus 48 V; ottimizzato per integrazione a livello di circuito e assemblaggio automatizzato.

Specifiche tecniche

• Topologia: ZVS buck‑boost
• Frequenza di commutazione: ~1 MHz
• Tensione ingresso: 48 V DC
• Tensione uscita: 48 V
• Potenza in uscita: 200 W
• Package: HALF ChiP (22.0 x 16.5 x 6.73 mm)
• Montaggio: J‑Lead (SMD), compatibile pick & place
• Gradi prodotto: T (-40°C a 125°C), M (-55°C a 125°C)
• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 25
