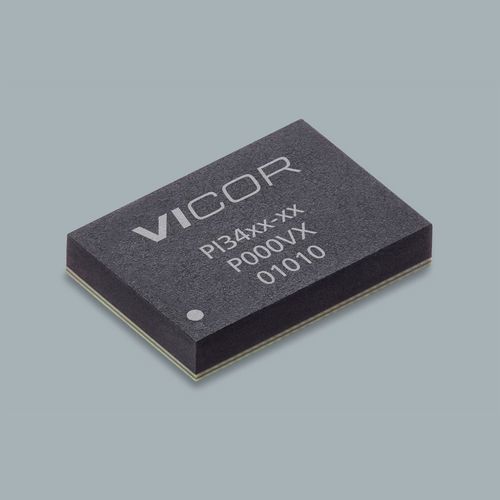

Convertitore DC/DC regolato PI3302-03-LGIZ

non isolatoSIPper apparecchio di telecomunicazione

Panoramica
Il PI3302-03-LGIZ è un regolatore ZVS Buck della famiglia PI33/34xx, progettato per la conversione di potenza ad alta densità in applicazioni industriali. Integra una topologia HV ZVS-Buck ad alta efficienza in un package compatto 10x14 LGA-SIP e supporta ampie gamme di ingresso e uscita per una progettazione flessibile.

Caratteristiche del prodotto

• Ampio intervallo di funzionamento con opzioni 12 Vin ottimizzato (8–18 V) e Wide Vin (8–36 V)
• Ampia gamma di Vout: 1–16 V, tipicamente elencato a 5 V
• Elevata efficienza di picco: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Classi di temperatura: -40°C (LGIZ) e -55°C (LGMZ)
• Facile integrazione: compensazione interna e pochi componenti esterni
• Funzionalità flessibili: sincronizzazione di frequenza, soft-start e tracking regolabili, funzionamento CV o CC
• Parallelo e condivisione corrente single-wire; interleaving a due fasi per ridurre le ondulazioni
• Risposta transitoria molto veloce e package ad alta densità per moduli compatti
• Protezioni: OVLO/UVLO, OVP, OTP

Packaging / Meccanica
Package 10 x 14 LGA-SIP; dimensioni nominali 14,0 x 10,0 x 2,56 mm (0,5512 x 0,3937 x 0,1001 in).

Prezzi (MSRP)
10+ — $16.76
25+ — $15.29
100+ — $14.34

Documenti e risorse (disponibili)
Datasheet; Guida utente della scheda di valutazione; Note applicative (linee guida di assemblaggio); White paper su regolatori ZVS; Disegni meccanici; File di progetto della scheda di valutazione.

Caratteristiche / specifiche tecniche

• Part number: PI3302-03-LGIZ
• Famiglia prodotto: ZVS Buck Regulator (PI33/34xx)
• Tensione di ingresso esempio: 24 V (la serie supporta 8–36 V; alcune varianti 36–60 V)
• Tensione di uscita tipica: 5 V (gamma 1–16 V)
• Corrente di uscita massima: 15 A
• Package: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Temperatura di funzionamento: -40°C (LGIZ); opzione LGMZ fino a -55°C
• Efficienza: >96% picco (24 Vin → 12 Vout); >95% picco (12 Vin → 5 Vout)
• Topologia: ZVS-Buck HV ad alta efficienza
• Funzioni: sincronizzazione frequenza, soft-start & tracking regolabili, funzionamento CV/CC, condivisione corrente, interleaving a due fasi
• Protezioni: OVLO/UVLO, OVP, OTP
• Lead time tipico: 28 settimane
• Quantità minima d'ordine: 10
