Convertitore DC/DC regolato ZVS

non isolatocon ampia gamma di ingressoad alte prestazioni

Prodotto

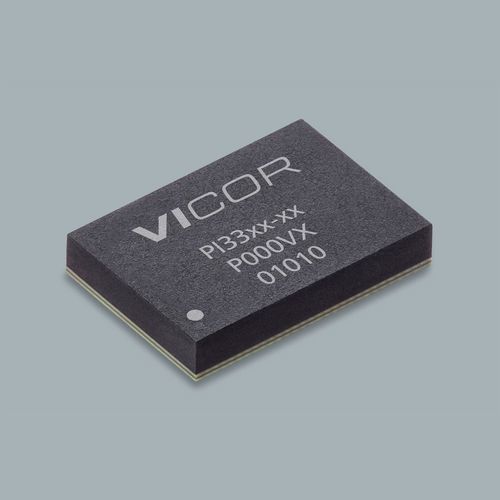

PI3305-00-LGIZ — modulo regolatore buck ZVS non isolato della serie PI33 di Vicor.

Riassunto
Modulo regolatore buck ZVS non isolato compatto. Tensione ingresso nominale 24 V, uscita nominale 15 V, corrente massima in uscita 8 A. Package: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Progettato per conversione di potenza ad alta efficienza e alta densità con risposta transitoria rapida e protezioni integrate.

Principali caratteristiche

• Ampio intervallo operativo: 12 Vin ottimizzato (8–18 V) e Wide Vin (8–36 V)
• Ampio intervallo di uscita: Vout 1–16 V
• Varianti a bassa temperatura: LGIZ (-40°C) e LGMZ (-55°C)
• Compensazione interna e pochi componenti esterni per sviluppo più rapido
• Alta efficienza di picco: >96% (24 Vin → 12 Vout) e >95% (12 Vin → 5 Vout); efficiente a carico leggero e pieno
• Funzionalità flessibili: sincronizzazione della frequenza, soft‑start e tracking regolabili
• Funzionamento in tensione costante o corrente costante con amplificatore di errore e riferimento dedicati
• Parallellamento e condivisione della corrente su filo singolo; interleaving a due fasi
• Protezioni: OVLO/UVLO in ingresso, OVP in uscita, protezione da sovratemperatura (OTP)
• Topologia HV ZVS‑Buck ad alta densità; la famiglia supporta ingressi ampi fino a 36–60 V
• Risposta transitoria molto rapida

Prezzi (MSRP)
Quantità | MSRP (USD)
10+ | $15.95
25+ | $14.55
100+ | $13.65

Disponibilità / Ordini
Numero parte: PI3305-00-LGIZ
Tempi di consegna: 28 weeks
Quantità minima d'ordine: 10
Scorte distributori (istantanea): Arrow: 0, Avnet: 0, Digi‑Key: 0, Mouser: 0 (aggiornato Dec. 18, 2025)

Materiali di riferimento inclusi nella pagina prodotto

• Data sheet (famiglia PI33xx)
• White paper: ZVS applicato alla regolazione buck; High‑Performance ZVS Buck
• Application note AN:303 — linee guida di assemblaggio per package LGA/BGA 10 x 10 mm e 10 x 14 mm
• User guide UG:302 per PI33xx-xx-EVAL1 & PI34xx-xx-EVAL1
• Disegno meccanico / outline prodotto (PDF) e DXF
• Evaluation board: PI3305-00-EVAL1 (user guide disponibile)

Specifiche tecniche

• Parte: PI3305-00-LGIZ
• Serie: PI33 (ZVS Buck)
• Produttore / Marca: Vicor
• Tensione d'ingresso nominale: 24 V
• Tensione d'uscita nominale: 15 V
• Corrente di uscita massima: 8 A
• Package / montaggio: 10 x 14 LGA‑SIP
• Dimensioni package: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• Grade di temperatura operativa: T = -40°C a 125°C (opzione)
• Efficienze di picco tipiche: >96% (24Vin → 12Vout), >95% (12Vin → 5Vout)
• Funzionalità: sincronizzazione frequenza, soft‑start & tracking, parallellamento & condivisione corrente, interleaving a due fasi, funzionamento CV/CC
• Protezioni: OVLO/UVLO, OVP, OTP
• Lead time: 28 weeks; MOQ: 10
• Prezzi MSRP (USD): 10+ = 15.95; 25+ = 14.55; 100+ = 13.65
