Convertitore DC/DC ad alta densità di potenza DCM®

isolatocon montaggio su telaioindustriale

Famiglia di prodotti

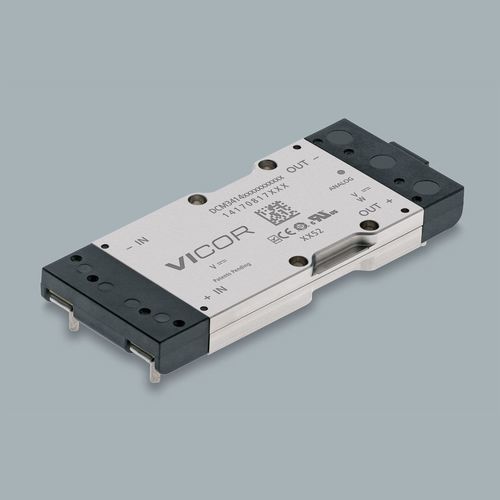

DCM® modulo convertitore DC-DC (package 3414 VIA).

Panoramica
Il DCM3414B50M13C2C09 è un modulo convertitore DC-DC isolato e regolato DCM® nel package 3414 VIA. Progettato per alta densità di potenza e funzionamento affidabile in ambienti severi, integra filtraggio EMI e dei transienti, protezione da sovratensione in uscita, blocco per sottotensione in ingresso e protezione da surriscaldamento. Dimensioni package: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm.

Caratteristiche principali

• Protezione contro sovratensione in uscita
• Alta efficienza e densità di potenza (320 W in uscita)
• Package robusto adatto ad ambienti industriali
• Filtraggio EMI e dei transienti integrato
• Blocco per sottotensione in ingresso
• Protezione da surriscaldamento
• Opzioni di montaggio: montaggio su telaio o su PCB (pin lungo o corto, linguetta)

Configurazione / Opzioni (come elencate)

• Stile di montaggio: Board Mount pin corto, Board Mount pin lungo, Chassis Mount
• Opzioni grado prodotto: T = -40°C a 125°C; C = -20°C a 125°C; M = -55°C a 125°C
• Interfaccia di controllo: Analogica

Informazioni commerciali e disponibilità
Numero pezzo: DCM3414B50M13C2C09
Lead time: 40 weeks
Quantità minima d'ordine: 1

Prezzi (MSRP)
Quantity | MSRP
1+ | $902.12
10+ | $716.73
25+ | $654.04
100+ | $613.44

Materiale di riferimento e documentazione (selezionati)
Datasheet e note applicative disponibili per la famiglia DCM3414; disegni meccanici, approvazioni di sicurezza e modelli 3D forniti per le varianti in package VIA.

Specifiche tecniche

• Part number: DCM3414B50M13C2C09
• Famiglia / modello: DCM® (serie DCM)
• Tensione di ingresso: 28 V (nominale)
• Tensione di uscita: 12 V
• Potenza di uscita: 320 W
• Package: 3414 VIA
• Dimensioni package: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Varianti di montaggio: VIA through-hole pin lungo, VIA through-hole pin corto, montaggio su chassis (linguetta)
• Funzioni di protezione: protezione sovratensione uscita, blocco sottotensione ingresso, protezione da surriscaldamento
• Filtraggio: EMI e filtraggio transitorio integrato
• Termico: linee guida per gestione termica e note applicative per moduli VIA/ChiP
• Gradi prodotto / intervalli di temperatura: T = -40°C a 125°C; C = -20°C a 125°C; M = -55°C a 125°C
• Interfaccia di controllo: Analogica (opzione)
• Lead time: 40 weeks
• Quantità minima d'ordine: 1
• Sicurezza & omologazioni: cURus, cTUVus, CE (LVD & RoHS), Certificato CB
