Convertitore DC/DC regolato ZVS

non isolatoSIPcon ampia gamma di ingresso

Panoramica

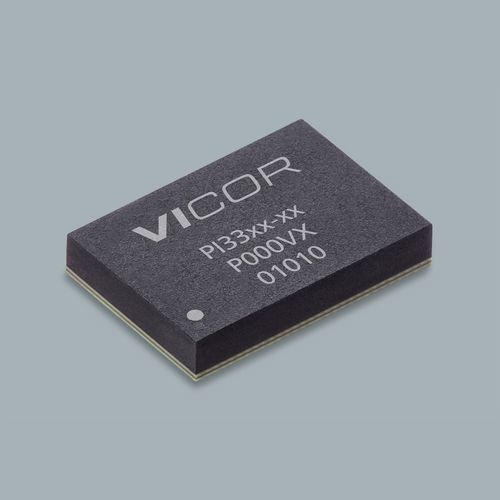

Il PI3302-00-LGIZ fa parte della famiglia di regolatori Buck ZVS di Vicor. È fornito in un package compatto 10 x 14 LGA-SIP ed è progettato per una regolazione buck ad alta efficienza su ampie gamme di ingresso e uscita, adatto ad applicazioni di conversione DC-DC regolata.

Sommario

• Tensione di ingresso: 24 V (varianti e famiglia supportano ampie gamme di ingresso)
• Tensione di uscita: 5 V
• Corrente di uscita massima: 10 A
• Package / Formato: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)

Caratteristiche del prodotto

• Ampio intervallo di funzionamento
• Ottimizzato per 12 Vin (8–18 V) e Wide Vin (8–36 V)
• Ampio Vout (1–16 V)
• Supporto -40°C per modelli LGIZ (-55°C per varianti LGMZ)
• Semplice da usare; tempi di sviluppo rapidi con pochi componenti esterni
• Compensazione interna che riduce il numero di componenti esterni
• Nessuna impostazione di progettazione aggiuntiva richiesta per configurazioni standard
• Alta efficienza: >96% picco (24 Vin a 12 Vout)
• >95% picco (12 Vin a 5 Vout)
• Elevata efficienza a carico leggero e a pieno carico
• Set di funzionalità flessibile: sincronizzazione della frequenza, soft-start e tracking regolabili dall'utente
• Piattaforma di packaging ad alta densità comune e topologia HV ZVS‑Buck
• Capacità della famiglia fino a intervallo di ingresso 36–60 V
• Risposta transitoria molto rapida
• Funzionamento in modalità tensione costante o corrente costante
• Amplificatore d'errore per corrente costante e riferimento
• Parallelizzazione e condivisione della corrente con singolo filo; interleaving a due fasi
• Protezioni: OVLO/UVLO in ingresso, OVP in uscita, protezione da sovratemperatura (OTP)

Prezzi (MSRP)
Quantità | MSRP (USD)
10+ | 15.69
25+ | 14.32
100+ | 13.43

Produzione e informazioni d'ordine
Part Number: PI3302-00-LGIZ
Lead time: 28 settimane
Quantità minima d'ordine: 10

Stock distributori (istantanea)
Digi-Key: 1033 unità disponibili
Avnet: 500 unità disponibili
Arrow: 0 unità disponibili
Mouser: 0 unità disponibili

Documentazione disponibile
Datasheet, white papers, guida utente per scheda di valutazione, note applicative e disegni meccanici sono disponibili per questa famiglia di prodotti (riferimenti sulla pagina prodotto).

Caratteristiche / specifiche tecniche

• Part Number: PI3302-00-LGIZ
• Famiglia di prodotto: ZVS Buck Regulator (PI33xx)
• Serie: PI33xx
• Tensione di ingresso (esempio): 24 V
• Tensione di uscita (esempio): 5 V
• Corrente di uscita massima: 10 A
• Package: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Temperatura di funzionamento: -40°C (LGIZ), -55°C (LGMZ)
• Stile di montaggio: LGA SiP
• Grado prodotto (temperatura): T = -40°C a 125°C
• Protezioni: OVLO/UVLO, OVP, OTP
• Modalità operative: tensione costante o corrente costante; parallelizzazione e condivisione della corrente; interleaving a due fasi
• Punti chiave: sincronizzazione della frequenza, soft-start regolabile, compensazione interna, risposta transitoria molto rapida
• Lead time: 28 settimane (come indicato)
• Quantità minima d'ordine: 10
• Tariffe MSRP: 10+ = $15.69; 25+ = $14.32; 100+ = $13.43
