Convertitore DC/DC regolato PRM®

non isolatoSMDper apparecchio di telecomunicazione

Panoramica del prodotto

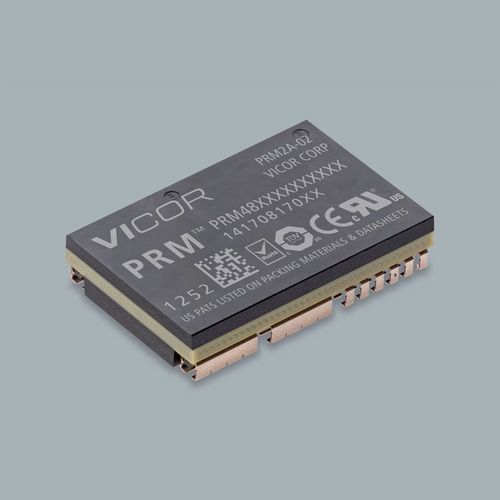

PRM48AF480M400A00 appartiene alla famiglia PRM® Regulator. È un regolatore DC-DC ZVS buck-boost in FULL ChiP che fornisce conversione regolata per sistemi bus a 48 V. Il modulo eroga fino a 400 W in un package FULL ChiP a basso profilo, adatto al montaggio su circuito stampato e compatibile con assemblaggio SMD o montaggio attraverso-foro configurabile.

Caratteristiche principali

• Topologia ZVS buck-boost
• Tensione ingresso/uscita nominale: 48 V
• Potenza in uscita: fino a 400 W
• Frequenza di commutazione ≈ 1 MHz
• Elevata densità di potenza in package FULL ChiP
• Compatibile pick & place SMD; opzione through-hole disponibile
• Varianti full e half-chip combinabili

Dati tecnici
Numero di parte: PRM48AF480M400A00
Famiglia prodotto: PRM® Regulator
Tensione ingresso: 48 V
Tensione uscita: 48 V
Potenza uscita: 400 W
Frequenza di commutazione: ~1 MHz
Dimensioni package: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm
Montaggio: J-Lead (default) o Through Hole (configurabile)
Scheda di valutazione: PRD48AF480T400A00
Quantità minima d'ordine: 25
Tempi indicativi mostrati: 40 settimane

Ordini e prezzi (MSRP)
25+ : 242,77 USD ciascuno
100+ : 227,70 USD ciascuno

Imballaggio / Meccanica
Package FULL ChiP per montaggio su PCB; opzioni per surface-mount (SMD) e through-hole. Dimensioni e opzioni di montaggio come sopra indicate.

Documenti e risorse

• Datasheet (serie PRM)
• Documentazione scheda di valutazione e guida utente (PRD48AF480T400A00)
• Note applicative, linee guida di layout e disegni meccanici
• Modelli 3D e file di progetto di riferimento

Note e certificazioni
Numero di parte mostrato: PRM48AF480M400A00. I tempi e la quantità minima d'ordine sono indicati nella pagina prodotto. Omologazioni di sicurezza e riferimenti elencati nella pagina (es. cURus, cTÜVus, CE, CB).
