Convertitore DC/DC non isolato NBM™

SIPper apparecchio di telecomunicazioneindustriale

Panoramica
NBM2317S60D1565T0R appartiene alla famiglia NBM™ di moduli convertitori di bus non isolati. È un convertitore di bus a rapporto fisso, non isolato, in package 2317 SM‑ChiP progettato per la conversione di potenza ad alta corrente a punto di carico in architetture di alimentazione distribuita.

Dettagli chiave

• Famiglia prodotto: NBM™
• Numero di parte: NBM2317S60D1565T0R
• Package: 2317 SM‑ChiP
• Tipo di montaggio: Montaggio superficiale
• Classe prodotto: T (campo operativo −40°C a 125°C)
• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 25

Riepilogo elettrico

• Tensione di ingresso (nominale): 54 V
• Tensione di uscita (nominale): 13,5 V
• Corrente di uscita (max): 65 A

Meccanica / package
Package 2317 SM‑ChiP — 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm

Prezzi (MSRP)
Quantità - MSRP
25+ - $81.63
100+ - $76.56

Materiali di riferimento disponibili (elencati nella pagina prodotto)

• Data Sheet
• White Papers (es. Redefining Power Delivery Architectures with Fixed‑Ratio Converters)
• Reference Designs (es. RD:701 — NBM2317 YAMUNA2)
• Application Notes (AN:001, AN:016, AN:701)
• User Guides (UG:702 NBM2317 SM‑ChiP Evaluation Board User Guide)
• Certificazioni e omologazioni di sicurezza (cTÜVus / CB / UL / CE)
• Disegni meccanici e modelli CAD/3D (STEP / IGS disponibili)

Note

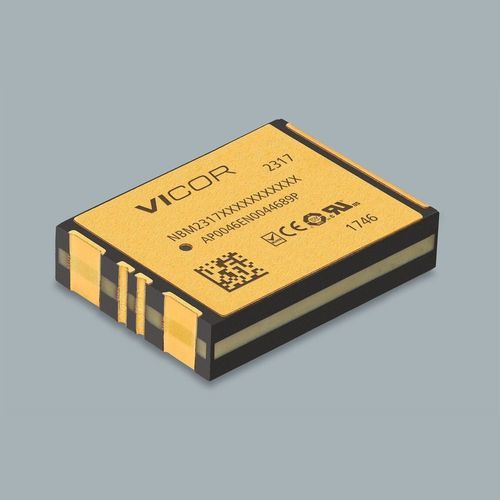

Le immagini prodotto mostrano il package 2317 SM‑ChiP. La documentazione del produttore (Vicor) include materiali di riferimento per progettazione, saldatura e verifica della conformità.

Specifiche tecniche

• Numero di parte: NBM2317S60D1565T0R
• Serie: NBM™
• Funzione: Modulo convertitore di bus non isolato a rapporto fisso
• Tensione di ingresso (nominale): 54 V
• Tensione di uscita (nominale): 13,5 V
• Corrente di uscita (max): 65 A
• Package: 2317 SM‑ChiP
• Dimensioni package: 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm
• Montaggio: Montaggio superficiale
• Classe prodotto: T (−40°C a 125°C)
• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 25
• Fasce MSRP tipiche: 25+ $81.63; 100+ $76.56
• Documentazione disponibile: Data sheet, note applicative, reference designs, guide utente, certificazioni, disegni meccanici, modelli 3D
