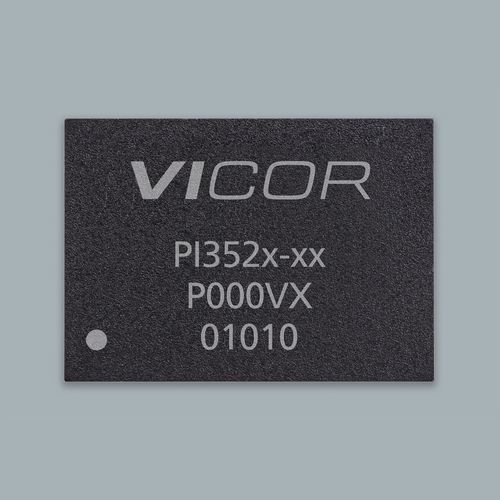

Convertitore DC/DC regolato ZVS

non isolatoSIPindustriale

Panoramica
PI3523-00-LGIZ fa parte della famiglia PI352x di regolatori Buck ZVS (Zero-Voltage Switching). Fornisce conversione DC-DC ad alta efficienza da rail ad alta tensione a uscite a bassa tensione, destinata ad applicazioni di potenza ad alta densità. Parametri tipici: ingresso 48 V (famiglia supporta 36–60 V e 30–60 V); uscita esempio 3,3 V (famiglia supporta 2,2–14 V); corrente massima in uscita 22 A; package 10 x 14 LGA SiP. I disegni meccanici e i riferimenti di footprint sono forniti dal produttore.

Caratteristiche principali

• Opzioni ingresso 48 Vin (36–60 V e 30–60 V nella famiglia)
• Ampia gamma di Vout (2,2–14 V nella famiglia; esempio 3,3 V)
• Varianti di temperatura: LGIZ -40°C, LGMZ -55°C
• Integrazione semplice con compensazione interna e pochi componenti esterni
• Alta efficienza di picco (>96% a 48 Vin) e buone prestazioni a carico leggero
• Set di funzionalità: sincronizzazione della frequenza, soft-start regolabile e tracking
• Parallelo e condivisione corrente su singolo filo; interleaving a due fasi
• Protezioni: OVLO/UVLO, OVP, OTP
• Piattaforma di package ad alta densità: 10 x 10 x 2,6 mm e 10 x 14 x 2,6 mm LGA SiP
• Risposta transitoria molto rapida e funzionamento in tensione costante o corrente costante

Prezzi
Quantità
MSRP
1+ - $25.49
10+ - $20.25
25+ - $18.48
100+ - $17.33

Documenti e risorse disponibili
Datasheet, guida utente della scheda di valutazione, note applicative e white paper sono disponibili per la famiglia PI352x. I disegni meccanici e i file di progetto della scheda di valutazione sono forniti dal produttore.

Specifiche tecniche

• Part number: PI3523-00-LGIZ
• Famiglia prodotto: PI352x (Regolatore Buck ZVS)
• Tensione di ingresso: 48 Vin (range della famiglia: 36–60 V e 30–60 V)
• Tensione di uscita: esempio 3,3 V (range 2,2–14 V)
• Corrente massima in uscita: 22 A
• Package tipico: 10 x 14 LGA SiP (14,0 x 10,0 x 2,56 mm)
• Opzioni package: 10 x 10 x 2,6 mm e 10 x 14 x 2,6 mm LGA SiP
• Efficienza di picco: >96% a 48 Vin
• Topologia: ZVS-Buck HV ad alta efficienza
• Protezioni: OVLO/UVLO, OVP, OTP
• Gradi di temperatura: LGIZ -40°C; LGMZ -55°C (dipende dal modello)
• Lead time: 28 settimane (come indicato)
• Quantità minima d'ordine: 1
• Scheda di valutazione e guida utente disponibili
