Convertitore DC/DC regolato ZVS

non isolatoSIPper apparecchio di telecomunicazione

Panoramica

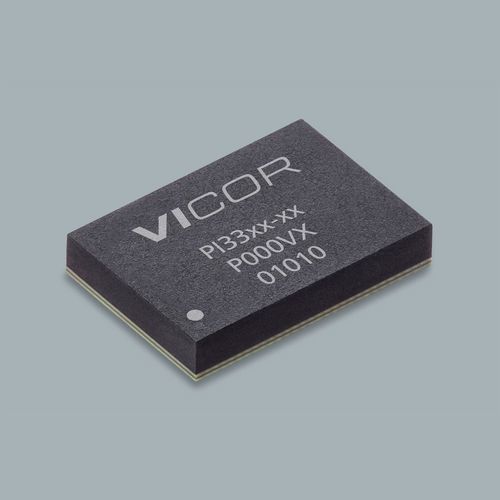

PI3325-00-LGIZ è un regolatore buck ZVS (Zero-Voltage Switching) della famiglia PI33xx, progettato per conversioni di potenza ad alta densità. Configurazione di esempio: ingresso 24 V, uscita 5 V, corrente di uscita massima 20 A. Package: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm). Tempi di consegna: 28 settimane. Quantità minima d'ordine: 1.

Caratteristiche del prodotto

• Ampie gamme operative per Vin e Vout (supporto Vout 1–16 V)
• Varianti Vin ottimizzate (12 Vin ottimizzato 8–18 V e Vin wide 8–36 V); la famiglia supporta anche gamme HV superiori
• Elevata efficienza di picco (>96% picco 24 Vin → 12 Vout; >95% picco 12 Vin → 5 Vout)
• Compensazione interna: pochi componenti esterni necessari per uno sviluppo rapido
• Sincronizzazione della frequenza; soft-start regolabile e tracking
• Funzionamento in tensione costante o corrente costante con amplificatore di errore e riferimento dedicati
• Parallelabilità e condivisione di corrente su singolo filo; interleaving a due fasi
• Risposta ai transienti molto rapida e protezioni: OVLO/UVLO, OVP, OTP
• Piattaforma di package ad alta densità comune

Prezzi (MSRP)
Quantity | MSRP
1+ | $28.04
10+ | $22.28
25+ | $20.33
100+ | $19.07

Scheda di valutazione e documentazione associata
Scheda di valutazione: PI3325-00-EVAL1. Datasheet, guida utente e note applicative disponibili per la famiglia PI33xx per supportare l'integrazione e la valutazione.

Specifiche tecniche

• Part Number: PI3325-00-LGIZ
• Famiglia: ZVS Buck Regulator (PI33xx)
• Tensione di ingresso (esempio): 24 V (la famiglia supporta più intervalli Vin)
• Tensione di uscita (esempio): 5 V (supporto Vout 1–16 V)
• Corrente di uscita massima: 20 A
• Package: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Temperatura di esercizio (LGIZ): -40°C a 120°C
• Tempi di consegna: 28 settimane; Quantità minima: 1
• Efficienza di picco: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Protections: OVLO/UVLO, OVP, OTP
• Caratteristiche chiave: sincronizzazione di frequenza, soft-start regolabile & tracking, parallelabilità e condivisione della corrente, interleaving a due fasi
