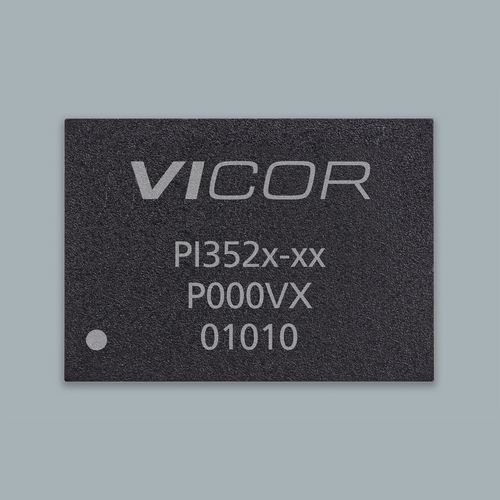

Convertitore DC/DC regolato ZVS

non isolatoSIPper apparecchio di telecomunicazione

Panoramica del prodotto

• Famiglia: Regolatore Buck ZVS (serie PI352x)
• Numero di parte: PI3526-00-LGIZ
• Confezionamento: 10 × 14 LGA-SIP
• Applicazioni tipiche: regolazione DC-DC ad alta efficienza per sistemi con ampia tensione di ingresso (telecom, datacom, computing, conversione di potenza ad alta densità)

Caratteristiche principali

• Range di ingresso: 48 Vin (36–60 V) e varianti 30–60 V
• Vout ampio regolabile: 2,2–14 V
• Efficienza di picco >96% a 48 Vin
• Elevata efficienza a carico leggero e pieno; risposta transitoria molto rapida
• Topologia HV ZVS-Buck per alta efficienza
• Sincronizzazione di frequenza
• Soft-start e tracking regolabili dall'utente
• Parallelo, condivisione di corrente a filo singolo e interleaving a due fasi
• Modalità CV (tensione costante) o CC (corrente costante) con amplificatore di errore CC interno e riferimento
• Protezioni: OVLO/UVLO, OVP, OTP
• Compensazione interna — pochi componenti esterni richiesti

Dati chiave e informazioni commerciali
Numero di parte: PI3526-00-LGIZ
Famiglia prodotto: Regolatore Buck ZVS (serie PI352x)
Tensione di ingresso (esempio): 48V
Tensione di uscita (esempio): 12V (regolabile 2,2–14 V)
Corrente di uscita massima (Iout Max): 18 A
Package / Dimensioni: 10 × 14 LGA-SIP — 14,0 × 10,0 × 2,56 mm
Gradi di temperatura: LGIZ: -40°C; LGMZ: -55°C
Lead time: 28 settimane
Quantità minima d'ordine: 1

Pricing (MSRP)
Quantità | MSRP (USD)
1+ | $25.26
10+ | $20.07
25+ | $18.31
100+ | $17.18

Documenti di riferimento disponibili (soli titoli)

• Data Sheet: ds_PI352x-00.pdf (PDF)
• User Guide: ug_PI352x-0x_EvalBrd.pdf (PDF)
• White Paper: wp_PI33XX_ZVS.pdf (PDF)

Specifiche tecniche

• Topologia: HV ZVS-Buck (Zero-Voltage Switching Buck)
• Esempi di range di ingresso: 36–60 V e 30–60 V
• Tensione di uscita: regolabile 2,2–14 V
• Efficienza di picco: >96% a 48 Vin
• Parallelo, condivisione corrente singolo filo, interleaving a due fasi
• Supporto sincronizzazione di frequenza
• Soft-start e tracking regolabili
• Compensazione interna: pochi componenti esterni
• Protezioni: OVLO/UVLO, OVP, OTP
• Piattaforma package: 10 × 10 × 2,6 mm e 10 × 14 × 2,6 mm LGA-SiP
• Ingombro meccanico tipico: 14,0 × 10,0 × 2,56 mm
• Applicazioni tipiche: conversione di potenza ad alta densità, telecom/datacom, computing
