Convertitore DC/DC regolato ZVS

non isolatoSIPcon ampia gamma di ingresso

Panoramica del prodotto

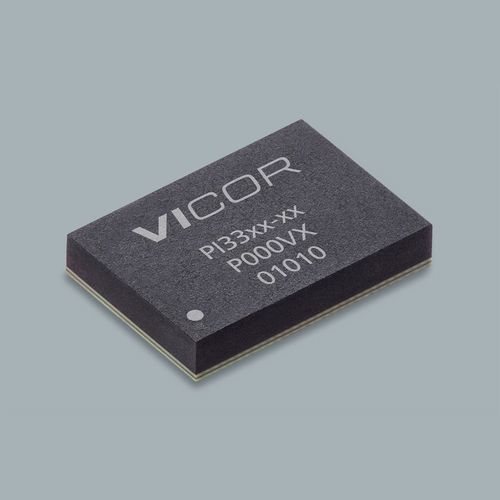

Il PI3303-00-LGIZ appartiene alla famiglia PI33xx di regolatori buck ZVS (zero-voltage-switching) di Vicor. È fornito in un package compatto 10×14 LGA-SIP (14,0 x 10,0 x 2,56 mm) e progettato per cicli di sviluppo rapidi e applicazioni ad alta densità di potenza. Esempio in pagina: ingresso 24 V, uscita 12 V, corrente massima 8 A.

Specifiche principali

• Part number: PI3303-00-LGIZ
• Tensione di ingresso (esempio): 24 V
• Tensione di uscita (esempio): 12 V
• Corrente di uscita massima: 8 A
• Package: 10×14 LGA-SIP (0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm)
• Temperature operative: −40°C (LGIZ), −55°C (LGMZ)
• Lead time (esempio): 28 settimane; Quantità minima d'ordine: 10

Caratteristiche

• Topologia ZVS-buck ad alta efficienza con picchi di efficienza >96% (24 Vin→12 Vout) e >95% (12 Vin→5 Vout)
• Ampie gamme di ingresso: varianti 8–18 V (ottimizzato 12 Vin) e 8–36 V; alcune varianti fino a 60 V
• Ampio intervallo di uscita: 1–16 V
• Risposta transitoria molto rapida ed elevata efficienza a carichi leggeri e pieni
• Compensazione interna per tempi di sviluppo rapidi; pochi componenti esterni richiesti
• Set di funzioni flessibile: sincronizzazione frequenza, soft-start e tracking regolabili dall'utente
• Parallelizzazione, condivisione della corrente con singolo filo e interleaving a due fasi
• Protezioni: OVLO/UVLO, OVP, OTP; funzionamento CV o CC con amplificatore di errore/riferimento dedicato

Meccanica e termica

• Package: 10×14 LGA-SIP
• Dimensioni: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Varianti termiche: LGIZ −40°C; LGMZ −55°C (dipende dal modello)

Ordine e prezzi (esempio)

• Lead time: 28 settimane (come indicato)
• Quantità minima d'ordine: 10
• Esempio di listino MSRP: 10+ $15.50; 25+ $14.14; 100+ $13.27

Documentazione e risorse
Datasheet, note applicative, guida utente della scheda di valutazione e disegni meccanici disponibili. Risorse di riferimento: white paper sulla topologia ZVS-buck e linee guida di assemblaggio per package LGA/BGA 10×10 e 10×14.

Disponibilità distributori (istantanea)

• Digi-Key: 3759 unità
• Arrow: 0 unità
• Avnet: 0 unità
• Mouser: 0 unità

Note
I valori mostrati corrispondono alla variante di esempio (Ingresso 24 V, Uscita 12 V, Iout max 8 A). Verificare disponibilità e tempi aggiornati presso i distributori o Vicor.
