Convertitore DC/DC regolato DCM®

non isolatoSMDper centro di trattamento dati

Panoramica del prodotto

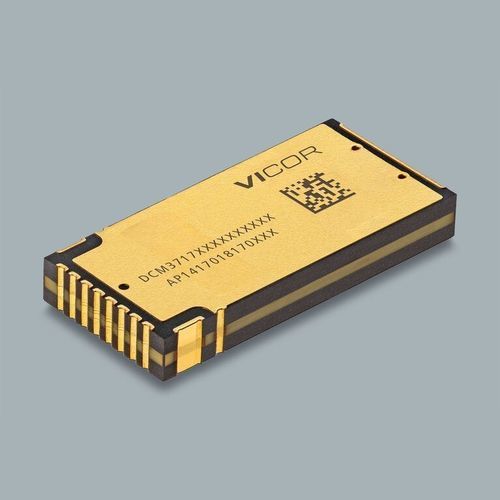

DCM3717S60D13K0TN1 è un modulo convertitore DC-DC della famiglia DCM® in package 3717 SM‑ChiP per montaggio superficiale. Fornisce fino a 1000 W di potenza in uscita con un intervallo di ingresso 40–60 VDC, supporta l'operazione in parallelo per potenze maggiori e offre telemetria compatibile PMBus®.

Riepilogo specifiche chiave

• Tensione di ingresso (tipica mostrata): 54 V
• Intervallo di ingresso: 40 – 60 VDC
• Tensione di uscita (nominale): 12,2 V
• Potenza di uscita: 1000 W
• Efficienza massima: fino al 96,5 %
• Package: 3717 SM‑ChiP montaggio superficiale
• Dimensioni del package: 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Altezza del package: 5,2 mm
• Supporto parallelo: sì
• Telemetria: compatibile PMBus®

Informazioni commerciali / d'ordine

• Part number: DCM3717S60D13K0TN1
• Quantità minima d'ordine: 25
• Tempo di consegna: 40 settimane
• Prezzi (MSRP): 25+ unità: $190.02; 100+ unità: $178.23

Caratteristiche del prodotto

• Densità di potenza fino a 1000 W
• Alta efficienza fino al 96,5 %
• Supporto per funzionamento in parallelo per aumentare la potenza
• Telemetria compatibile PMBus®
• Intervallo di ingresso 40 – 60 VDC
• Package 3717 SM‑ChiP montaggio superficiale
• Altezza del package 5,2 mm

Materiali di riferimento e risorse (nomi documenti)

• Data Sheet (DCM3717 datasheet)
• AN:701 Raccomandazioni di saldatura SM ChiP
• UG:703 Guida utente della scheda di valutazione DCM3717 SM‑ChiP
• Approvazioni e certificati: UKCA, cTÜVus, Dichiarazione di conformità CE, Certificato CB, Certificato CSA

Tabella prezzi (estratto)
Quantità
MSRP
25+
$190.02
100+
$178.23

Caratteristiche tecniche / specifiche

• Famiglia di prodotto: DCM® (Non‑Isolated DCM)
• Part number: DCM3717S60D13K0TN1
• Tensione di ingresso (visualizzata): 54 V; Intervallo: 40–60 VDC
• Tensione di uscita nominale: 12,2 V
• Potenza di uscita: 1000 W (modulo singolo)
• Efficienza massima: fino al 96,5 %
• Operazione in parallelo: supportata
• Comunicazioni/telmetria: compatibile PMBus®
• Tipo di package: 3717 SM‑ChiP montaggio superficiale
• Dimensioni del package: 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Altezza del package (tipica): 5,2 mm
• Quantità minima d'ordine: 25
• Tempo tipico indicato: 40 settimane
