Filtro elettronico passa-basso QPI™

attivoopen frameper montaggio in superficie

Panoramica

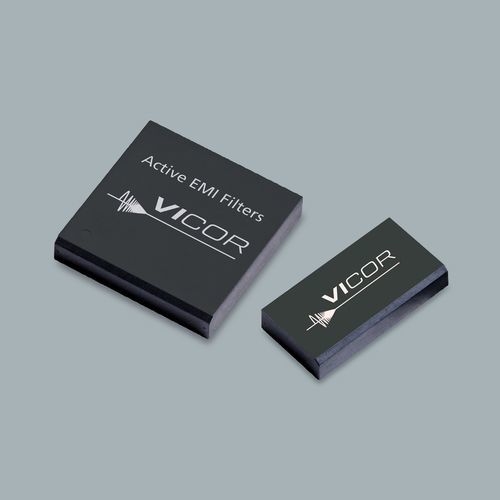

La famiglia QPI di filtri EMI attivi fornisce attenuazione in modo comune (CM) e modo differenziale (DM) da 150 kHz a 30 MHz (ambito CISPR22). Il circuito di filtraggio attivo proprietario offre prestazioni superiori alle basse frequenze per supportare i limiti EN55022/EN55032 (Classe B) e PICMG 3.0 per schede ATCA. Il filtraggio attivo riduce il volume dell'induttanza di modo comune, consentendo un dispositivo SMD a basso profilo che risparmia spazio PCB e migliora il flusso d'aria in applicazioni blade e ad alta densità.

Note principali sul prodotto
La variante MQPI-18 attenua il rumore condotto CM e DM per PRM MIL a 28 V in modo da soddisfare i requisiti di rumore condotto MIL‑STD‑461F. Il MQPI-18 funziona sull'intera gamma di ingresso di un PRM MIL 28 V e supporta carichi da 7 A fino a 85°C ambiente senza derating.

Caratteristiche e vantaggi

• Attenuazione condotta CM e DM da 150 kHz a 30 MHz (ambito CISPR22)
• Ottimizzato per applicazioni che richiedono limiti EN55022/EN55032 Classe B e PICMG 3.0 per ATCA
• Tensioni nominali disponibili: famiglie 12 V, 24 V e 48 V (a seconda del modello)
• Il filtraggio attivo riduce significativamente le dimensioni dell'induttanza di modo comune — fattore di forma SMD a basso profilo
• Risparmia fino al 50% dell'area PCB rispetto ai filtri passivi standard e migliora il flusso d'aria nelle applicazioni blade

Parti disponibili (tabella riepilogativa)
Part Number | Input (V) | Current (A) | Test Freq. (kHz) | CM Attenuation (dB) | HIPot (V) | Package
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | Open Frame
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA
QPI-12LZ-01 | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | Open Frame
QPI-12LZ | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | LGA
QPI-11LZ-01 | 5.0 – 50 | 7 | 1,000 | 60 | 707 | Open Frame
QPI-11LZ | 5.0 – 50 | 7 | 1,000 | 60 | 707 | LGA
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | Open Frame
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | Open Frame
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | Open Frame
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA
MQPI-18LP-01 | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | Open Frame
MQPI-18LP | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | LGA

Risorse e documentazione correlate (esempi)

• Datasheet, guide utente per schede di valutazione e note applicative per le varianti QPI, QPO e MQPI
• Modelli STEP meccanici e guide di integrazione per package LGA e Open Frame
• White paper sul filtraggio attivo e il controllo delle EMI (selezione e integrazione a livello scheda)

Specifiche tecniche

• Attenuazione condotta CM e DM: 150 kHz – 30 MHz (ambito CISPR22)
• Ottimizzazione target: EN55022/EN55032 Classe B; supporta PICMG 3.0 per ATCA
• Attenuazione CM tipica per parte: fino a 65 dB (vedere tabella per modello)
• Intervalli di ingresso: variabili per modello (es.: 5.0–50 V, 5.0–80 V, 10–40 V, 30–80 V)
• Correnti nominali: varianti da 7 A e 14 A
• Valori HIPot: 707 V o 1.500 V a seconda del modello
• Opzioni di package: Open Frame e LGA (SMD a basso profilo)
• Variante MIL (MQPI-18): conforme a MIL‑STD‑461F per rumore condotto; supporta 7 A fino a 85°C senza derating
• Vantaggi: riduzione del volume dell'induttanza, profilo inferiore, risparmio di area PCB, miglioramento del flusso d'aria per sistemi blade e ad alta densità
