Convertitore DC/DC regolato DCM®

isolatocon montaggio su telaioindustriale

Prodotto

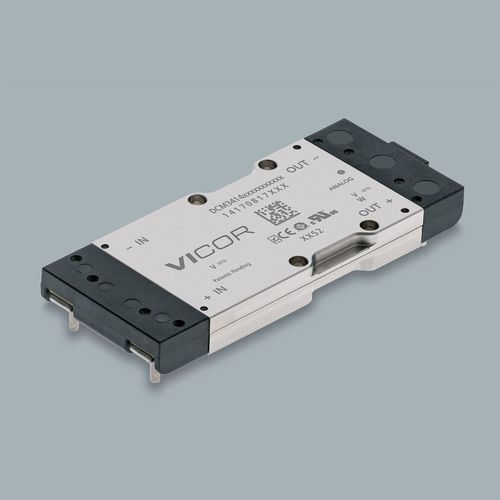

DCM3414B50M17C2C05 — Modulo convertitore DC-DC DCM® in package 3414 VIA (montaggio through-hole). Ingresso nominale 28 V, uscita nominale 15 V, potenza in uscita 320 W. Adatto per conversione DC-DC isolata e regolata con alta densità di potenza e package robusto.

Specifiche principali (sintesi)

• Tensione di ingresso: 28 V
• Tensione di uscita: 15 V
• Potenza in uscita: 320 W
• Package: 3414 VIA (85,93 x 35,54 x 9,4 mm)
• Opzioni di montaggio: montaggio su scheda (pin corto o lungo), montaggio su telaio

Caratteristiche del prodotto

• Protezione contro sovratensione in uscita
• Filtraggio EMI e transitorio integrato
• Blocco per sottotensione in ingresso
• Protezione da sovratemperatura
• Alta efficienza e densità di potenza
• Package robusto per ambienti gravosi

Ordini e disponibilità
Codice prodotto: DCM3414B50M17C2C05
Tempi di consegna: 40 settimane
Quantità minima d'ordine: 1
Stock distributori (aggiornato Dec. 19, 2025 11:30 a.m. EST): Arrow: 0; Avnet: 0; Digi-Key: 0; Mouser: 0

Opzioni / Elementi configurabili

• Stile di montaggio: Board Mount Short Pin (opzioni: Board Mount Long Pin, Chassis Mount)
• Grado prodotto: T = -40°C a 125°C; C = -20°C a 125°C; M = -55°C a 125°C
• Interfaccia di controllo: Analogica (opzione elencata)

Prezzi (MSRP)
Quantità — MSRP
1+ — $921.30
10+ — $731.97
25+ — $667.94
100+ — $626.48

Materiali di riferimento

• Data Sheet
• Note applicative: Single DCM come convertitore DC-DC isolato e regolato; Parallel DCMs; Regolazione ad alta precisione; Gestione termica VIA/ChiP; Linee guida di saldatura PCB Mount VIA
• Documenti di sicurezza e certificazioni: cURus, cTÜVus, CE Mark, CB Certificate (se applicabile)

Specifiche tecniche

• Famiglia prodotto: serie DCM®
• Codice: DCM3414B50M17C2C05
• Tensione d'ingresso (nominale): 28 V DC
• Tensione d'uscita (nominale): 15 V DC
• Potenza in uscita: 320 W
• Package: 3414 VIA (through-hole)
• Dimensioni: 3.38 x 1.4 x 0.37 in / 85,93 x 35,54 x 9,4 mm
• Opzioni di montaggio: montaggio su scheda (pin corto o lungo), montaggio su telaio
• Protezioni: OVP in uscita, blocco sottotensione ingresso, protezione da sovratemperatura, filtraggio EMI/transitorio integrato
• Applicazioni tipiche: conversione DC-DC isolata e regolata che richiede alta efficienza e densità di potenza
• Quantità minima d'ordine: 1
• Tempi di consegna: 40 settimane
