Convertitore DC/DC non isolato PRM®

DIPper applicazioni telecomBuck-Boost

Panoramica del prodotto

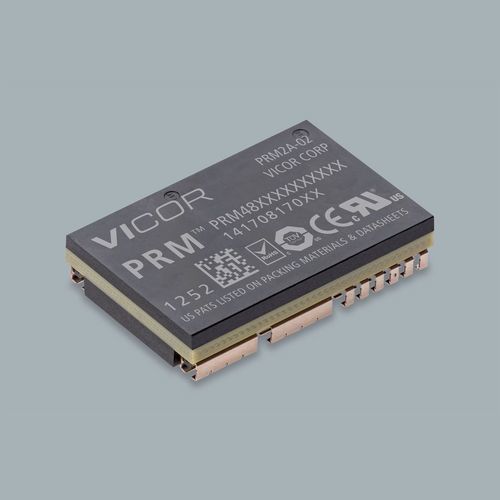

Regolatore ZVS buck-boost ad alta densità e alta efficienza in package FULL ChiP a profilo molto basso, progettato per la conversione di potenza su scheda da ingressi 48 V a uscite 48 V fino a 400 W. Codice parte: PRM48AF480T400A00. Ideale per applicazioni industriali a livello di scheda che richiedono conversione 48 V compatta e ad alta potenza.

Punti chiave

• Topologia ZVS buck-boost per conversione boost/buck senza interruzioni
• Alta efficienza e alta densità di potenza
• Frequenza di commutazione ≈ 1 MHz
• Package FULL ChiP a profilo molto basso
• Compatibile con pick & place / SMD
• Varianti per montaggio superficiale o through-hole
• Compatibilità mix-and-match full- e half-chip

Dati di base del prodotto

• Tensione di ingresso: 48 V
• Tensione di uscita: 48 V
• Potenza di uscita massima: 400 W
• Package: FULL ChiP
• Dimensioni package: 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)

Prezzi (MSRP)
Quantità | MSRP
25+ | $97.14
100+ | $91.11

Ordine / disponibilità
Tempi di consegna indicati: 40 settimane. Quantità minima d'ordine: 25.

Opzioni meccaniche / di montaggio disponibili

• J-Lead (selezionato di default sulla pagina)
• Through Hole

Classi di prodotto disponibili (intervalli di temperatura)

• T = -40°C a 125°C
• M = -55°C a 125°C

Scheda di valutazione
Scheda di valutazione indicata: PRD48AF480T400A00 (manuale utente e risorse di valutazione disponibili).

Caratteristiche / specifiche tecniche

• Topologia: ZVS buck-boost
• Frequenza di commutazione: ≈ 1 MHz
• Potenza di uscita massima: 400 W
• Tensione nominale di ingresso: 48 V
• Tensione nominale di uscita: 48 V
• Package: FULL ChiP (opzioni surface-mount o through-hole)
• Dimensioni: 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)
• Opzioni di montaggio: J-Lead o Through-Hole
• Quantità minima d'ordine: 25
• MSRP tipico (25+): $97.14 (USD)
• MSRP tipico (100+): $91.11 (USD)
• Tempi di consegna (come mostrato): 40 settimane
