Convertitore DC/DC regolato ZVS

non isolatoSIPindustriale

Panoramica del prodotto

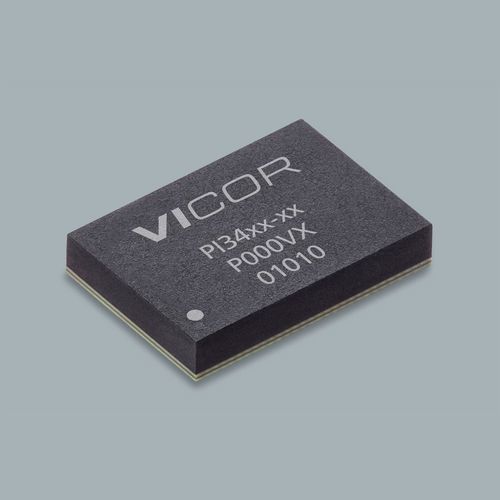

Il PI3424-00-LGIZ è un regolatore buck ZVS (Zero-Voltage Switching) progettato per la conversione DC-DC ad alta efficienza in un package compatto 10×14 LGA-SIP. Supporta ampi range di ingresso e un'ampia gamma di uscita (1–16 V) con corrente di uscita massima di 15 A, adatto per distribuzione di potenza industriale, convertitori point-of-load e sistemi con vincoli di spazio che richiedono risposta transitoria rapida e opzioni di parallelo.

Caratteristiche principali

• Range di ingresso: 12 Vin ottimizzato (8–18 V) e wide Vin (8–36 V)
• Gamma di tensione di uscita: 1–16 V
• Efficienza di picco tipica: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Alta efficienza a carichi leggeri e a pieno carico
• Compensazione interna; pochi componenti esterni richiesti
• Soft-start e tracking regolabili dall'utente
• Sincronizzazione di frequenza (ingresso sync)
• Topologia HV ZVS-Buck per ridurre le perdite di commutazione
• Risposta transitoria molto rapida
• Funzionamento in tensione costante o corrente costante con amplificatore di errore e riferimento dedicati
• Parallelo, condivisione di corrente su singolo filo e interleaving a due fasi
• Protezioni: OVLO/UVLO, OVP, OTP

Meccanica / Package
Package: 10×14 LGA-SIP. Dimensioni (tip.): 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in). Stile di montaggio: LGA SiP.

Ordini e disponibilità
Numero parte: PI3424-00-LGIZ
Tempi di consegna: 28 settimane
Quantità minima d'ordine: 10

Prezzi (MSRP)

• 10+ : $11.73
• 25+ : $10.71
• 100+ : $10.04

Documentazione e materiali di riferimento

• Datasheet (serie PI34xx)
• White paper sulla topologia ZVS buck
• Nota applicativa/linee guida di assemblaggio per package LGA/BGA 10×10 mm e 10×14 mm
• Guida utente della scheda di valutazione e file di progetto

Specifiche tecniche

• Famiglia / Serie: PI34xx ZVS Buck Regulator
• Numero parte: PI3424-00-LGIZ
• Tensione di ingresso (tip.): 12 Vin (modelli ottimizzati per 8–18 V; wide Vin 8–36 V)
• Tensione di uscita: 1–16 V (esempio mostrato: 5 V)
• Corrente massima di uscita: 15 A
• Package: 10×14 LGA-SIP (14,0 × 10,0 × 2,56 mm)
• Gamma di temperatura operativa: T = -40°C a 125°C
• Montaggio: LGA SiP
• Protezioni: OVLO/UVLO, OVP, OTP
• Funzioni: sincronizzazione di frequenza, soft-start & tracking, parallelo/condivisione corrente, interleaving a due fasi
• Efficienza di picco tipica: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Tempi di consegna e disponibilità soggetti a variazioni
