Convertitore DC/DC regolato ZVS

non isolatoSIPindustriale

Panoramica del prodotto

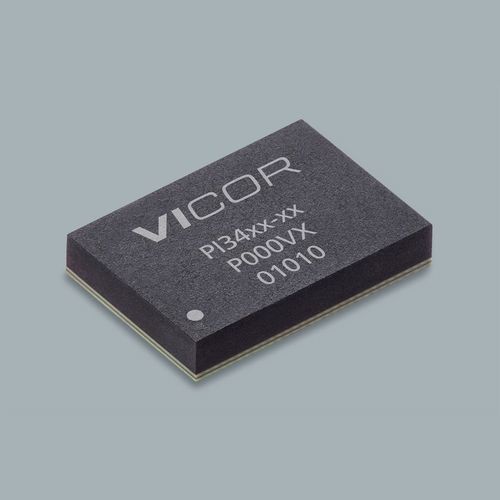

Il PI3423-00-LGIZ è un regolatore DC-DC ZVS (Zero-Voltage Switching) non isolato della famiglia PI34xx. Ottimizzato per funzionamento a 12 Vin, è pensato per progetti di alimentazione ad alta efficienza e alta densità e per valutazioni rapide. Disponibile nel package 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm).

Parametri chiave (sintesi pagina)

• Famiglia prodotto: ZVS Buck Regulator (PI34xx)
• Tensione ingresso (esempio ottimizzato): 12 Vin (famiglia supporta 8–18 V e intervalli più ampi 8–36 V)
• Tensione uscita (es.): 3,3 V
• Corrente uscita massima (Iout Max): 15 A
• Package / montaggio: 10x14 LGA-SIP
• Dimensioni: 14,0 x 10,0 x 2,56 mm
• Intervallo temperatura (grado): LGIZ −40°C; LGMZ −55°C (in base al modello)

Caratteristiche prodotto

• Ampio intervallo di funzionamento
• Ottimizzato per 12 Vin (8–18 V) e opzioni Wide Vin (8–36 V)
• Supporto Vout ampio (1–16 V)
• Gradi di temperatura: −40°C (LGIZ) e −55°C (LGMZ)
• Semplice da usare — sviluppo rapido
• Compensazione interna che riduce componenti esterni e tempi di sviluppo
• Nessuna configurazione aggiuntiva del controllore richiesta per applicazioni tipiche
• Alta efficienza
• >96 % picco (24 Vin → 12 Vout); >95 % picco (12 Vin → 5 Vout)
• Elevata efficienza a carichi leggeri e a pieno carico
• Set di funzioni flessibile
• Sincronizzazione della frequenza, soft-start regolabile e tracking
• Parallelo con condivisione di corrente su singolo filo e interleaving a due fasi
• Modalità tensione costante o corrente costante con amplificatore di errore dedicato
• Protezioni: OVLO/UVLO, OVP, OTP
• Risposta transitoria molto rapida

Packaging / Meccanica
Package 10 x 14 LGA-SIP, footprint 0.5512 x 0.3937 x 0.1001 in / 14,0 x 10,0 x 2,56 mm. Adatto a layout ad alta densità e assemblaggio automatico.

Prezzi (MSRP)
Quantity | MSRP (USD)
10+ | $11.58
25+ | $10.56
100+ | $9.91

Risorse (disponibili nella pagina prodotto)

• Datasheet (famiglia PI34xx)
• White paper: ZVS applicato alla regolazione buck; High-performance ZVS Buck Regulator
• Nota applicativa: AN:303 Assembly Guideline per package LGA/BGA 10 x 10 mm e 10 x 14 mm
• Guida utente della scheda di valutazione (PI33xx/PI34xx)
• Disegno meccanico / outline (PDF)

Specifiche tecniche

• Part number: PI3423-00-LGIZ
• Denominazione: ZVS Buck Regulator
• Tensione ingresso (pagina): 12 V (ottimizzato); la famiglia copre 8–18 V e intervalli più ampi
• Tensione uscita (es.): 3,3 V (la famiglia supporta 1–16 V)
• Corrente massima uscita: 15 A
• Package: 10 x 14 LGA-SIP
• Dimensioni: 14,0 x 10,0 x 2,56 mm
• Grado temperatura: LGIZ −40°C; LGMZ −55°C
• Efficienza: >96 % picco (es. 24 Vin → 12 Vout); >95 % picco (es. 12 Vin → 5 Vout)
• Protezioni / funzioni: OVLO/UVLO, OVP, OTP, sincronizzazione frequenza, soft-start & tracking, parallelo/condivisione corrente, interleaving due fasi, capacità corrente costante
• Lead time (pagina): 28 weeks
• Quantità minima d'ordine: 10
