Convertitore DC/DC isolato BCM®

SMDper apparecchio di telecomunicazione

Panoramica del prodotto

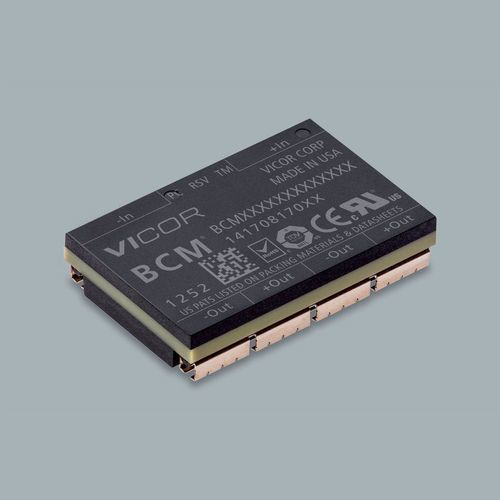

BCM48BF060M240A00 è un convertitore di bus a rapporto fisso della famiglia BCM® Bus Converter di Vicor, fornito in package FULL ChiP per montaggio su circuito stampato. Progettato per architetture a bus fisso che richiedono conversione di potenza ad alta densità ed efficienza; compatibile con assemblaggio pick & place (SMD) e disponibile in versione J‑Lead (montaggio superficiale) o Through‑Hole.

Caratteristiche principali

• Convertitore Sine Amplitude Converter™ (SAC™) ad alta frequenza, ZVS/ZCS
• Alta efficienza
• Alta densità di potenza
• Bassa impedenza AC — riduce la necessità di capacità bulk
• Basso rumore in uscita — spesso non richiede filtraggio addizionale
• Compatibile pick & place / SMD
• Montaggio surface (J‑Lead) o Through‑Hole
• Possibilità di combinare prodotti full e half‑chip per array ad alta potenza

Prezzo e disponibilità
Quantity | MSRP
25+ | $212.45
100+ | $199.26

• Tempo di consegna: 40 settimane (come indicato)
• Quantità minima d'ordine: 25

Documenti e risorse

• Data Sheet
• BCM® Evaluation Board – User Guide
• Application Notes: AN:001, AN:009, AN:016, AN:034
• White paper su architettura di potenza fattorizzata e prestazioni PDN
• Documenti di sicurezza e certificazioni: cURus, CE, CB, UL/IEC

Specifiche tecniche

• Famiglia di prodotto: BCM® Bus Converter (Vicor)
• Part number: BCM48BF060M240A00
• Tensione di ingresso (nominale): 48 V
• Tensione di uscita: 6 V
• Corrente di uscita: 47 A
• Package: FULL ChiP; compatibile pick & place / SMD; J‑Lead o Through‑Hole
• Dimensioni del package: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Topologia di potenza: Convertitore a rapporto fisso Sine Amplitude Converter™ (SAC™)
• Opzioni di grado prodotto: T = -40°C a 125°C; M = -55°C a 125°C
• Quantità minima d'ordine: 25
