Convertitore DC/DC regolato ZVS

SIPper apparecchio di telecomunicazioneindustriale

Panoramica

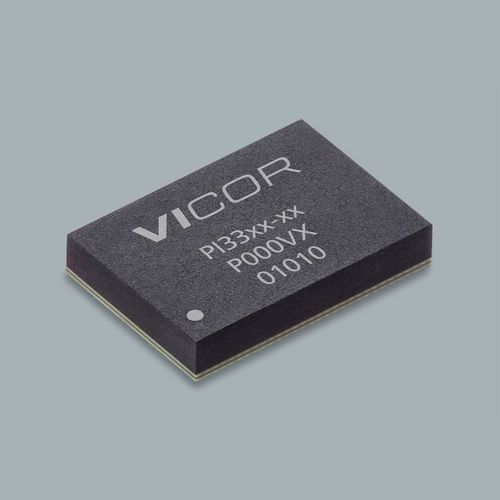

PI3323-00-LGMZ è un regolatore Buck ZVS della famiglia PI332x, fornito in un compatto package LGA‑SIP 10 × 14 mm. Progettato per alta efficienza su ampi intervalli di ingresso e uscita e per risposta transitoria molto rapida. Esempio mostrato: ingresso 24 V, uscita 3,3 V, Iout max 22 A. Tempi di consegna indicati: 28 settimane. Quantità minima d'ordine: 1.

Packaging / Meccanica
Package: 10 × 14 LGA‑SIP (LGA SiP). Dimensioni: 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in).

Caratteristiche del prodotto

• Ampio intervallo operativo: ottimizzato 12 Vin (8–18 V) e Vin esteso (8–36 V)
• Ampio intervallo di uscita: 1–16 V
• Alta efficienza di picco (>96% picco per 24 Vin → 12 Vout; >95% picco per 12 Vin → 5 Vout) e buone prestazioni a carichi leggeri
• Classi di temperatura: include LGMZ (‑55 °C a 125 °C)
• Implementazione semplice: compensazione interna e pochi componenti esterni
• Funzionalità flessibili: sincronizzazione di frequenza, soft‑start e tracking regolabili
• Supporta parallelo e condivisione di corrente a filo singolo; interleaving a due fasi
• Suite di protezioni: OVLO/UVLO, OVP, OTP
• Risposta transitoria molto rapida; funzionamento in CV o CC

Specifiche visualizzate sulla pagina

• Numero di parte: PI3323-00-LGMZ
• Famiglia: PI332x (ZVS Buck Regulator)
• Tensione d'ingresso mostrata: 24 V
• Tensione d'uscita mostrata: 3,3 V
• Corrente di uscita massima: 22 A
• Package / footprint: 10 × 14 LGA‑SIP; 14,0 × 10,0 × 2,56 mm
• Esempio classe temperatura: LGMZ = ‑55 °C a 125 °C
• Tempi di consegna: 28 settimane (indicato)
• Quantità minima d'ordine: 1

Prezzi (MSRP)

• 1+ – $78.70
• 10+ – $62.53
• 25+ – $57.06
• 100+ – $53.52

Documenti e riferimenti (elencati sulla pagina)

• Datasheet (famiglia PI332x)
• White paper: Zero‑Voltage Switching Applied to Buck Regulation
• White paper: High‑Performance ZVS Buck Regulator
• Application note AN:303 – Linee guida di assemblaggio per package LGA/BGA 10 × 10 mm e 10 × 14 mm
• Guida utente della scheda di valutazione (PI31xx/PI33xx)

Scheda di valutazione correlata
Scheda di valutazione indicata: PI3323-00-EVAL1 (scheda di valutazione e guida utente referenziate).
