Convertitore DC/DC ad alta densità di potenza DCM3414B50M13C2M05

regolatoisolatocon montaggio su telaio

Panoramica del prodotto

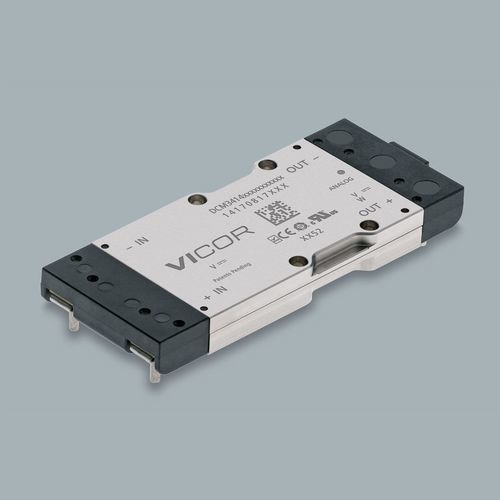

Il DCM® DCM3414B50M13C2M05 è un modulo convertitore DC-DC isolato e regolato in package 3414 VIA. Fornisce una tensione d'uscita nominale di 12 V da un ingresso di 28 V con potenza fino a 320 W, protezioni integrate e filtraggio EMI/transitorio. Dimensioni: 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in).

Specifiche elettriche principali

• Tensione di ingresso: 28 V
• Tensione d'uscita nominale: 12 V
• Potenza d'uscita: 320 W

Caratteristiche del prodotto

• Protezione da sovratensione in uscita
• Elevata efficienza e alta densità di potenza
• Involucro robusto adatto ad ambienti gravosi
• Filtraggio EMI e transitorio integrato
• Blocco per sottotensione in ingresso
• Protezione da sovratemperatura
• Opzioni di montaggio su chassis e su PCB (VIA)

Opzioni meccaniche / di montaggio

• Package 3414 VIA (through-hole)
• Stili di montaggio: Board Mount Short Pin (selezionato), Board Mount Long Pin, Chassis Mount

Configurazione / informazioni per l'ordine

• Quantità minima d'ordine: 1
• Lead time: 40 settimane
• Opzioni di grado prodotto: T (−40°C a 125°C), C (−20°C a 125°C), M (−55°C a 125°C)
• Opzione interfaccia di controllo: Analogica (opzione comunicazione disponibile)

Prezzi (MSRP)
Quantità | MSRP (USD)
1+ | $935.82
10+ | $743.51
25+ | $678.47
100+ | $636.36

Disponibilità presso distributori (istantanea)

• Mouser: 2
• Arrow: 0
• Avnet: 0
• Digi-Key: 0

Documenti di riferimento e risorse

• Datasheet disponibile per la famiglia DCM3414
• Note applicative per uso singolo e in parallelo, regolazione ad alta precisione e gestione termica
• Linee guida di saldatura per montaggio PCB VIA e disegni meccanici
• Omologazioni di sicurezza: cURus, cTUVus, CE (LVD), certificato CB

Caratteristiche / specifiche tecniche

• Numero di parte: DCM3414B50M13C2M05
• Famiglia: DCM3414 (DCM® DC-DC Converter Module)
• Tensione di ingresso: 28 V
• Tensione d'uscita nominale: 12 V
• Potenza d'uscita: 320 W
• Package: 3414 VIA
• Dimensioni: 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in)
• Stili di montaggio: Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• Gradi prodotto: M (−55°C a 125°C), T (−40°C a 125°C), C (−20°C a 125°C)
• Quantità minima d'ordine: 1
• Lead time: 40 settimane
• MSRP (1+): 935.82 USD
