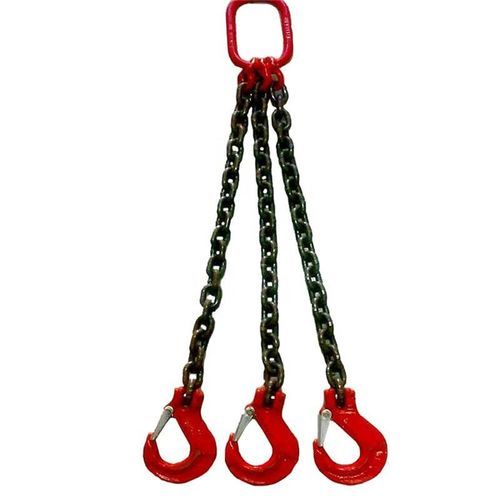

Braca di sollevamento a catena Grade 80 TOF

3 tirantidi acciaio

Prodotto

• Imbracatura a catena TOF Grade 80 — imbracatura a tre gambe fornita con maglia principale oblonga quadrupla in alto e ganci da fonderia in basso.
• Stile imbracatura: Tre gambe (T). Numero di serie individuale sull'etichetta per tracciabilità.
• Elementi/opzioni tipici forniti: dimensione e grado dell'imbracatura, lunghezza esatta dell'imbracatura, limite di carico di esercizio (WLL).

Introduzione

• S = Gamba dell'imbracatura
• T = Tre gambe
• S (in altro contesto) = Gancio per imbracatura (con chiavistello)
• SL = Gancio autobloccante (sicurezza)
• F = Gancio da fonderia
• D = Due gambe
• Q = Quattro gambe
• G = Gancio grab
• O = Maglia principale oblonga

Certificazione e Tracciabilità

• L'imbracatura a catena è fornita con certificazione scritta.
• Il numero di serie sull'etichetta corrisponderà al certificato e al numero d'ordine per garantire tracciabilità completa.

Parametri (Capacità di carico per diametro della catena e configurazione dell'imbracatura)
Fattore di progetto: 4:1

Mappatura colonne: 1-Gamba (90°) | 2-Gambe (60°) | 2-Gambe (45°) | 2-Gambe (30°) | 3/4-Gambe (60°) | 3/4-Gambe (45°) | 3/4-Gambe (30°)

Fattori di carico: 1-Gamba (90°): 1 | 2-Gambe (60°): 1.7 | 2-Gambe (45°): 1.4 | 2-Gambe (30°): 1 | 3/4-Gambe (60°): 2.6 | 3/4-Gambe (45°): 2.1 | 3/4-Gambe (30°): 1.45

Righe per diametro catena:
7/32″ : 2.100 | 3.600 | 3.000 | 2.100 | 5.500 | 4.400 | 3.200
9/32″ : 3.500 | 6.100 | 4.900 | 3.500 | 9.100 | 7.400 | 5.200
5/16″ : 4.500 | 7.800 | 6.400 | 4.500 | 11.700 | 9.500 | 6.800
3/8″ : 7.100 | 12.300 | 10.000 | 7.100 | 18.400 | 15.100 | 10.600
1/2″ : 12.000 | 20.800 | 17.000 | 12.000 | 31.200 | 25.500 | 18.000
5/8″ : 18.100 | 31.300 | 25.600 | 18.100 | 47.000 | 38.400 | 27.100
3/4″ : 28.300 | 49.000 | 40.000 | 28.300 | 73.500 | 60.000 | 42.400
7/8″ : 34.200 | 59.200 | 48.400 | 34.200 | 88.900 | 72.500 | 51.300
1" : 47.700 | 82.600 | 67.400 | 47.700 | 123.900 | 101.200 | 71.500
1-1/4" : 72.300 | 125.200 | 102.200 | 72.300 | 187.800 | 153.400 | 108.500

Standard

• Nome: Grade 80 TOF Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Foundry Hooks on Bottom
• MOQ: 100 metri
• Confezione: Cartone + pallet in acciaio

Specifiche tecniche

• Tipo di prodotto: Imbracatura a catena TOF (tre gambe) con maglia principale oblonga quadrupla (alto) e ganci da fonderia (basso)
• Grade: Grade 80
• Stile imbracatura: Tre gambe (T)
• Tipi di ganci disponibili: Gancio da fonderia (F), Gancio per imbracatura (con chiavistello), Gancio autobloccante (SL)
• Maglia principale: Maglia principale oblonga quadrupla (O)
• Numero di serie: Numero di serie individuale sull'etichetta per tracciabilità
• Certificazione: Certificato scritto fornito in corrispondenza del numero di serie e dell'ordine
• MOQ: 100 metri
• Imballaggio: Cartone + pallet in acciaio
• Tabella di portata: Vedere la sezione Parametri sopra per le capacità per diametro e configurazioni
