Braca di sollevamento a catena Grade 80 DOF

2 tirantidi acciaio

Panoramica del prodotto

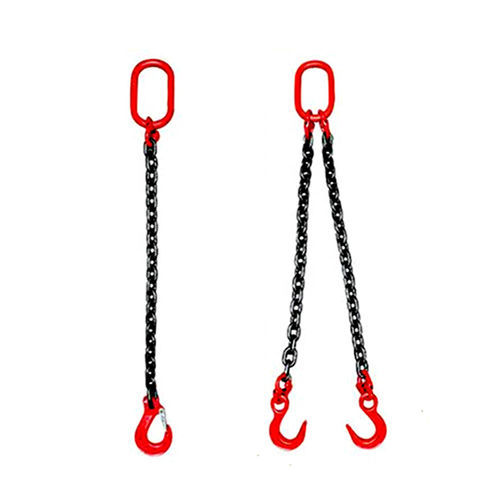

Imbracatura a catena Grado 80 DOF in configurazione a doppia gamba, con maglia maestra oblunga nella parte superiore e ganci da fonderia nella parte inferiore. Fornita con targhetta numerata individuale; disponibile in più diametri di catena e lunghezze personalizzate per applicazioni di sollevamento industriale che richiedono tracciabilità certificata.

Introduzione

• S = Gamba dell'imbracatura
• T = Tripla gamba
• S (gancio) = Gancio per imbracatura (con chiusura)
• SL = Gancio autobloccante (sicurezza)
• F = Gancio da fonderia
• D = Doppia gamba
• Q = Quadro gamba
• G = Gancio di presa
• O = Maglia maestra oblunga

Certificazione e tracciabilità
L'imbracatura a catena viene fornita con certificazione scritta. Il numero di serie sulla targhetta corrisponde al certificato e al numero dell'ordine per garantire completa tracciabilità per ispezioni e registri di manutenzione.

Parametri e limiti di carico di esercizio (WLL)

• Fattore di progetto: 4:1
• Fattori di carico per tipo di imbracatura e angolo: 1 (90° per 1 gamba), 1,7 (60° per 1 gamba), 1,4 (45° per 1 gamba), 1 (30° per 1 gamba); 2,6 (60° per 3/4 gambe), 2,1 (45° per 3/4 gambe), 1,45 (30° per 3/4 gambe)
• Diametri della catena ed esempi di limiti di carico di esercizio:
  • 7/32" — 2,100; 3,600; 3,000; 2,100; 5,500; 4,400; 3,200
  • 9/32" — 3,500; 6,100; 4,900; 3,500; 9,100; 7,400; 5,200
  • 5/16" — 4,500; 7,800; 6,400; 4,500; 11,700; 9,500; 6,800
  • 3/8" — 7,100; 12,300; 10,000; 7,100; 18,400; 15,100; 10,600
  • 1/2" — 12,000; 20,800; 17,000; 12,000; 31,200; 25,500; 18,000
  • 5/8" — 18,100; 31,300; 25,600; 18,100; 47,000; 38,400; 27,100
  • 3/4" — 28,300; 49,000; 40,000; 28,300; 73,500; 60,000; 42,400
  • 7/8" — 34,200; 59,200; 48,400; 34,200; 88,900; 72,500; 51,300
  • 1" — 47,700; 82,600; 67,400; 47,700; 123,900; 101,200; 71,500
  • 1-1/4" — 72,300; 125,200; 102,200; 72,300; 187,800; 153,400; 108,500

Standard e logistica
Nome: Imbracatura a catena Grado 80 DOF — Doppia gamba con maglia maestra oblunga in alto e ganci da fonderia in basso
MOQ: 100 metri
Confezione: Cartone + pallet in acciaio per la spedizione

Specifiche tecniche

• Nome: Imbracatura a catena Grado 80 DOF — Doppia gamba con maglia maestra oblunga in alto e ganci da fonderia in basso
• Stile imbracatura: Doppia gamba (D) — configurazioni disponibili secondo il codice (S, T, SL, F, Q, G, O)
• Fattore di progetto: 4:1
• Numero di serie sulla targhetta coordinato con la certificazione per tracciabilità completa
• Ordine minimo (MOQ): 100 metri
• Imballaggio: Cartone più pallet in acciaio
