Braca di sollevamento a catena Grade 100 QOF

4 tirantidi acciaio

Prodotto

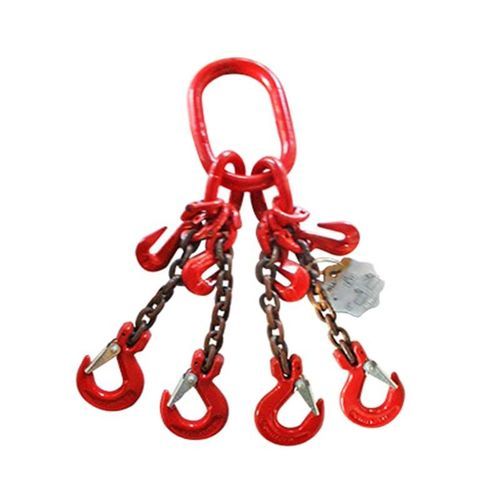

Braca a catena Grade 100 QOF - configurazione a quattro gambe con maglia maestro oblunga quadrupla in alto e quattro ganci da fonderia in basso

Panoramica
Braca a catena Grade 100 QOF in configurazione a quattro gambe. Fissaggio superiore: maglia maestro oblunga quadrupla. Fissaggi inferiori: un gancio da fonderia per gamba. Fornita con numero di serie individuale, dimensione e grado della catena specificati, lunghezza esatta della braca e limite di carico di lavoro indicato per tracciabilità e utilizzo sicuro.

Abbreviazioni / Componenti

• S = Gamba della braca
• T = Tre gambe
• S (quando usato come simbolo) = Gancio della braca (con chiusura)
• SL = Gancio autobloccante (sicurezza)
• F = Gancio da fonderia
• D = Due gambe
• Q = Quattro gambe
• G = Gancio grab
• O = Maglia maestro oblunga

Certificazione e tracciabilità
La braca a catena è fornita con certificazione scritta. Il numero di serie sulla targhetta corrisponde al certificato e al numero d'ordine per garantire la completa tracciabilità.

Parametro
Design Factor | 1-Leg Sling | 2-Leg Sling (3 columns) | 3-Leg & 4-Leg Slings (3 columns)
Angle | 90 Degrees | 60 Degrees | 45 Degrees | 30 Degrees | 60 Degrees | 45 Degrees | 30 Degrees
Dim / Load Factor | Load Factor: 1 | Load Factor: 1.7 | Load Factor: 1.4 | Load Factor: 1 | Load Factor: 2.6 | Load Factor: 2.1 | Load Factor: 1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Standard
Nome: Grade 100 QOF Chain Sling – Quad Leg w/ Quad Oblong Master Link on Top and Four Foundry Hooks on Bottom
MOQ: 100 Metri
Confezione: Cartone + Pedana metallica

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Braca a catena Grade 100 QOF, quattro gambe
• Fissaggio superiore: Maglia maestro oblunga quadrupla
• Fissaggi inferiori: Quattro ganci da fonderia (uno per gamba)
• Identificazione della braca: Numero di serie individuale sulla targhetta per tracciabilità e corrispondenza con il certificato
• Documentazione fornita: Certificazione scritta inclusa
• Dimensione & grado della catena: Diverse misure disponibili (vedere la tabella dei parametri per i limiti di carico per dimensione di catena, configurazione delle gambe e angolo)
• Lunghezza esatta della braca: Personalizzabile / fornita su ordinazione
• Limite di carico di lavoro: Indicati nella tabella dei parametri per dimensione, configurazione e angolo
• Fattore di progetto: 4:1
• Imballaggio: Cartone più pedana metallica
• Quantità minima d'ordine: 100 metri
