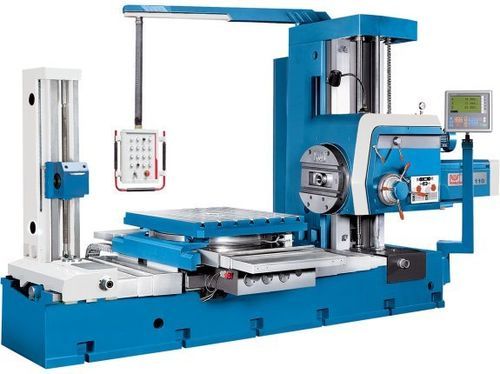

Alesatrice-fresatrice convenzionale BO 110

orizzontalea tavola girevolea colonna

Descrizione
La fresatrice-alesatrice convenzionale BO 110 è progettata per foratura, fresatura e alesatura orizzontale su più lati di pezzi fino a 2,5 t. Colonna fissa e tavola rotante (4 x 90°) garantiscono posizionamenti flessibili. La testa di foratura scorre sulla colonna e il mandrino dispone di una lunga corsa sull'asse W per estendere l'area di lavoro. Elevata potenza di azionamento e avanzamenti automatici su tutti gli assi con traslazioni rapide riducono i tempi ciclo e assicurano risultati ripetibili.

Punti salienti

• Ampia area di lavoro con asse W e slitta di sfacciatura a lunga corsa
• Dispositivo per filettatura
• Tavola rotante con dispositivo di puntamento per 4 posizioni
• Ripari telescopici in acciaio inox su tutte le guide

Area di lavoro
Capacità di foratura: 50 mm
Dimensione tavola: 1.100 mm x 960 mm
Portata massima tavola: 2.500 kg
Rotazione tavola: 4 x 90°
Distanza asse mandrino – superficie tavola: 0 mm – 900 mm
Velocità tavola rotante: 1 1/min

Corse
Corsa asse X: 900 mm
Corsa asse Y: 900 mm
Corsa asse Z: 900 mm
Corsa asse W: 600 mm
Corsa slitta di sfacciatura: 180 mm

Mandrino
Gamma di velocità: 8 1/min – 1.000 1/min
Diametro mandrino: 110 mm
Attacco mandrino: SK 50
Coppia mandrino (max.): 1.225 Nm
Velocità slitta di sfacciatura: 4 1/min – 200 1/min
Forza di avanzamento assiale (max.): 12,25 kN
Coppia slitta (max.): 1.960 Nm

Avanzamento rapido
Avanzamento rapido X/Y/W: 2.500 mm/min

Avanzamenti
Avanzamenti X/Y/Z/W: 0,01 mm/giro – 6 mm/giro
Avanzamento slitta di sfacciatura: 0,08 mm/min – 12 mm/min

Precisioni
Precisione lettura (ottica): 0,01 mm
Precisione alesatura: H7 Ra-1,6 µm

Potenza di azionamento
Potenza motore principale: 7,5 kW
Potenza motore pompa idraulica: 0,37 kW

Dimensioni e massa
Dimensioni (L x P x H): 4,88 m x 2,45 m x 2,75 m
Peso: 11.500 kg

Dettagli prodotto

• Guide quadre temprate e rettificate per precisione duratura
• Interblocchi per funzioni meccaniche non simultanee
• Frizioni di sovraccarico su testata e ingranaggi di avanzamento
• Cambi a leva per selezione delle gamme di velocità
• Piastra e mandrino con intervalli di velocità specifici
• Puntatore ottico per posizionamento rapido e preciso a 90°, 180°, 270° e 360°
• Ripari telescopici proteggono le guide da trucioli e sporco
• BO 110 fornita con contropunta

Equipaggiamento standard (selezione)

• Indicatore di posizione 3 assi X.Pos 3.2
• Wedge strip
• Lubrificazione centralizzata
• Lampada da lavoro
• Tasselli di fondazione
• Utensili di servizio e manuale

Equipaggiamento opzionale (selezione)

• Portautensili per foratura per piastra frontale
• Portafrese per piastra frontale
• Testa di alesatura con avances automatiche (boccole riduttrici 4 / 8 / 12 mm incluse)
• Indicatore di posizione per tavola girevole
• Tavole rotanti, contropunte, teste divisorie, kit di serraggio e mandrini

Specifiche tecniche

• Modello: BO 110
• Tipo macchina: Fresatrice-alesatrice convenzionale (orizzontale, multi-lato)
• Max peso pezzo (tavola): 2.500 kg
• Dimensione tavola: 1.100 x 960 mm
• Attacco mandrino: SK 50
• Capacità foratura: 50 mm
• Diametro mandrino: 110 mm
• Gamma velocità mandrino: 8 – 1.000 1/min
• Corse X/Y/Z: 900 mm ciascuna; W: 600 mm
• Corsa slitta di sfacciatura: 180 mm
• Avanzamento rapido (X/Y/W): 2.500 mm/min
• Avanzamenti: 0,01 – 6 mm/giro
• Potenza motore principale: 7,5 kW
• Peso macchina: 11.500 kg
