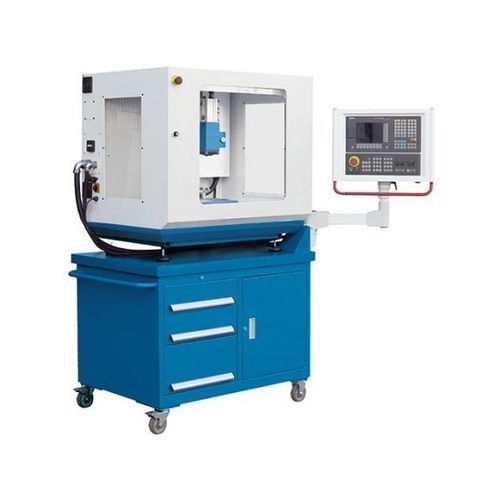

Centro di lavoro CNC 3 assi LabCenter 260 CNC

verticaleper pezzi piccolicompatto

Overview
Il LabCenter 260 CNC è un centro di lavoro CNC verticale compatto e mobile progettato per la formazione CNC e la produzione di piccole serie. Riproduce le principali funzioni delle macchine di produzione più grandi in un ingombro ridotto. Il mandrino principale, a velocità variabile, raggiunge i 5000 giri/min e il controllo SIEMENS 808D Advance offre un'interfaccia operatore intuitiva per didattica e produzione. Attacco mandrino ISO 20, serraggio utensile automatico e cambiautensili pickup a 4 posizioni consentono un funzionamento pratico e didattico.

Punti chiave

• Controllo SIEMENS 808D Advance per un'operatività CNC semplice
• Viti a ricircolo di sfere precaricate su tutti gli assi per movimenti precisi
• Velocità mandrino fino a 5000 giri/min (ISO 20)
• Cambiautensili pickup a 4 posizioni per rapidi scambi utensile
• Basamento mobile con vano portaoggetti integrato per utensili e accessori

Area di lavoro
Dimensioni tavola: 400 mm x 145 mm
Capacità tavola: 20 kg
Numero cave a T: 3 (12 mm larghezza, 40 mm passo)
Distanza naso mandrino - superficie tavola: 60 mm – 240 mm
Profondità gola: 200 mm

Corse
Corsa asse X: 160 mm
Corsa asse Y: 152 mm
Corsa asse Z: 180 mm

Mandrino
Velocità mandrino: 80 min-1 – 5.000 min-1
Attacco mandrino: SK 20 (ISO 7388-1 / DIN 69871)

Avanzamento rapido
Avanzamento rapido: 2.000 mm/min

Avanzamenti
Avanzamento di lavoro: 500 mm/min
Coppia massima motore d'avanzamento: 2,2 Nm

Portautensili
Numero posizioni utensili: 4
Dimensioni utensile Ø x L (max): 10 mm x 110 mm
Peso utensile max: 0,5 kg
Tempo cambio utensile/utensile: 10 s

Precisioni
Precisione posizionamento X/Y/Z: ± 0,015 mm
Ripetibilità X/Y/Z: ± 0,01 mm

Potenza azionamenti
Potenza motore mandrino: 1 kW

Dimensioni e peso
Dimensioni (L x P x H): 1,4 m x 0,9 m x 1,8 m
Peso: 450 kg

Dettagli prodotto

• Progetto macchina: struttura a telaio C in ghisa grigia lavorata con precisione, guide a coda di rondine e viti a ricircolo di sfere precaricate con servomotori su tutti gli assi.
• Mandrino: attacco ISO 20 con campo velocità fino a 5000 giri/min e serraggio utensile pneumatico/automatico.
• Cambiautensili: cambiautensili pickup a 4 posizioni per ridurre i tempi non produttivi in formazione e piccole produzioni.
• Basamento: basamento mobile con cassetti e vano portaoggetti per officina e laboratorio.

Controlli e software

• Controllo SIEMENS 808D Advance: soluzione industriale entry-level con guida operatore intuitiva e comunicazione ad alta velocità tra CNC e azionamenti.
• Vantaggi: migliore capacità di accelerazione/decelerazione, adattamento automatico della coppia del mandrino, mantenimento delle velocità di taglio per la qualità superficiale e diagnostica via Ethernet.

Dotazione standard (estratto)

• Controllo Siemens 808D Advance
• Volantino elettronico
• Cambiautensili 4 posizioni (pickup)
• Basamento mobile con vano portaoggetti
• Lubrificazione centralizzata
• Lampada da lavoro
• Attrezzi di servizio e documentazione

Optional (estratto)

• Mandrini portapinze ISO 20 / ER16
• Set pinze ER16 (diverse misure)
• Kit utensili per incisione
• Morsa di precisione (PMS 50)
• Pinze singole Ø 1 / 2 / 3 / 4 / 25 mm

Note
Progettato per formazione pratica CNC e produzione in piccole serie. Il serraggio automatico degli utensili e il cambiautensili a 4 posizioni favoriscono l'apprendimento e la flessibilità in officina. Le immagini possono mostrare accessori opzionali e varianti di basamento.

Specifiche tecniche

• Modello: LabCenter 260 CNC
• Marca: KNUTH
• Tavola: 400 x 145 mm, capacità 20 kg, 3 cave a T (12 mm, passo 40 mm)
• Corse: X 160 mm, Y 152 mm, Z 180 mm
• Mandrino: SK 20 (ISO 7388-1 / DIN 69871), 80–5000 giri/min
• Avanzamento rapido: 2.000 mm/min
• Avanzamento lavoro: fino a 500 mm/min; coppia motore avanzamento 2,2 Nm
• Portautensili: cambiautensili 4 posizioni; Ø x L max 10 x 110 mm; peso max 0,5 kg; cambio ≈ 10 s
• Precisione posizionamento: ±0,015 mm (X/Y/Z); ripetibilità ±0,01 mm
• Potenza motore principale: 1 kW
• Dimensioni / Peso: 1,4 m x 0,9 m x 1,8 m / 450 kg
