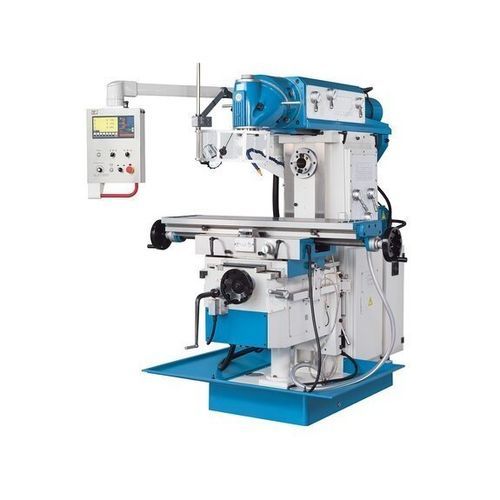

Fresatrice universale UWF 5

servomotorizzataindustriale

Descrizione
La UWF 5 è una fresatrice universale della serie UWF che offre un'ampia area di lavoro, una testa di fresatura orientabile su due piani e un mandrino orizzontale con azionamento indipendente. Gli avanzamenti su tutti gli assi sono realizzati mediante servomotori elettrici a controllo scalare. La macchina viene fornita con dotazione di serie completa ed è adatta per officine di riparazione, centri di formazione e reparti produttivi che richiedono fresature convenzionali di precisione.

Punti di forza

• Testa di fresatura universale orientabile su due piani (rotazione 360°)
• Mandrino orizzontale con azionamento indipendente
• Tavola orientabile ±45°
• Avanzamento servo-motorizzato su tutti gli assi con funzione di rapido
• Dotazione di serie completa (sistema refrigerante, vasca trucioli, UCI/DRO, attrezzi)

Dati tecnici
Area di lavoro
Dimensioni tavola: 1.325 mm x 360 mm
Portata massima tavola: 500 kg
Campo di inclinazione tavola dx/sx: 45°
Numero cave a T: 3
Cava a T (larghezza x passo): 18 mm x 80 mm

Corse
Corsa asse X: 750 mm
Corsa asse Y: 280 mm
Corsa asse Z: 390 mm

Testa di fresatura
Gamma di velocità (verticale): 60 1/min - 1.750 1/min
Attacco mandrino: SK 50 DIN 2080
Angolo di rotazione: 360°
Corsa trave superiore: 550 mm
Distanza centro mandrino - tavola: 175 mm - 565 mm

Avanzamento rapido
Avanzamento rapido X: 1.200 mm/min
Avanzamento rapido Y: 800 mm/min
Avanzamento rapido Z: 600 mm/min

Mandrino orizzontale
Velocità mandrino (orizzontale): 60 1/min - 1.800 1/min
Attacco mandrino: SK 50 DIN 2080
Sbalzo: 380 mm - 930 mm

Avanzamenti
Velocità avanzamento X: 30 mm/min - 750 mm/min
Velocità avanzamento Y: 20 mm/min - 500 mm/min
Velocità avanzamento Z: 15 mm/min - 375 mm/min

Potenze
Potenza motore mandrino orizzontale: 5,5 kW
Potenza motore mandrino verticale: 4 kW
Potenza motori avanzamento X/Y/Z: 1,5 kW ciascuno
Potenza pompa refrigerante: 0,09 kW

Dimensioni e peso
Dimensioni (L x W x H): 1,8 m x 2,1 m x 2 m
Peso: 2.850 kg

Dettagli prodotto

• Bancale in ghisa HT-200 molto nervato per elevata rigidità
• Guide rettificate con superfici temprate per precisione e durata
• Ingranaggi mandrino temprati e rettificati per funzionamento silenzioso e preciso
• Combinando i due piani di rotazione si ottengono quasi tutti gli angoli spaziali
• Servomotori asse potenti per avanzamenti motorizzati finemente regolati
• Coperchi telescopici sull'asse Y per protezione della vite di avanzamento
• Pannello di controllo orientabile con indicatore di posizione integrato (UCI/DRO)
• Sistema di raffreddamento e vasca trucioli inclusi

Specifiche tecniche

• Modello: UWF 5
• Tavola: 1.325 x 360 mm; portata max 500 kg; 3 cave a T (18 mm x 80 mm)
• Corsie (X / Y / Z): 750 / 280 / 390 mm
• Mandrino verticale: SK 50, 60 - 1.750 1/min, distanza centro-tavola 175 - 565 mm
• Mandrino orizzontale: SK 50, 60 - 1.800 1/min, sbalzo 380 - 930 mm
• Avanzamenti rapidi (X / Y / Z): 1.200 / 800 / 600 mm/min
• Velocità di avanzamento (X / Y / Z): 30–750 / 20–500 / 15–375 mm/min
• Potenze: horiz. 5,5 kW; vert. 4 kW; avanzamenti 1,5 kW ciascuno; pompa 0,09 kW
• Dimensioni (L x W x H): 1,8 m x 2,1 m x 2 m; Peso: 2.850 kg
