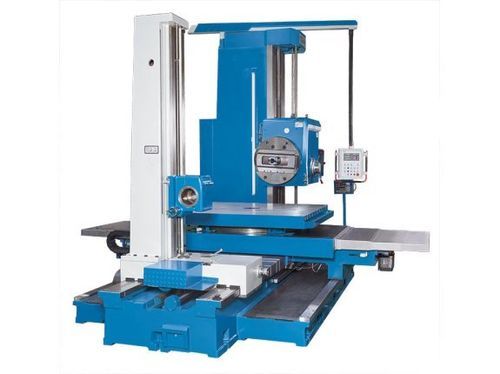

Alesatrice-fresatrice convenzionale BO 130

orizzontalea colonna

Descrizione
La BO 130 è una fresatrice-alesatrice convenzionale con montante fisso progettata per forature e fresature orizzontali e multi-laterali di pezzi fino a 10 t. La tavola mobile ruota di 360°, la testa di foratura scorre sulla colonna e il mandrino dispone di una lunga corsa sull’asse W. Elevata potenza d’azionamento, avanzamenti automatici su tutti gli assi e traslazioni rapide garantiscono un asportazione truciolo efficiente e tempi non produttivi ridotti. La macchina è inoltre dotata di una slitta di sfacciatura a lunga corsa per operazioni di rifinitura.

Punti salienti

• Ampia area di lavoro con asse W e slitta di sfacciatura a lunga corsa
• Dispositivo di maschiatura incluso
• Tavola di serraggio rotante con dispositivo di puntamento per 4 posizioni indicizzate
• Ripari telescopici in acciaio inox su tutte le guide

Specifiche tecniche (sintesi)

• Modello: BO 130
• Capacità di foratura: 60 mm
• Diametro mandrino: 130 mm (attacco SK 50)
• Area tavola: 1.600 mm x 1.800 mm
• Portata tavola: 10.000 kg
• Orientabilità tavola: 4 x 90° (rotazione 360°)
• Distanza asse mandrino — superficie tavola: 0 mm – 1.800 mm
• Velocità tavola circolare: 1,2 1/min
• Corsa X/Y/Z/W: 2.000 / 1.800 / 1.500 / 900 mm
• Corsa slitta di sfacciatura: 250 mm
• Gamma velocità mandrino: 4 – 800 1/min; coppia mandrino (max): 3.136 Nm
• Velocità slitta: 2,5 – 125 1/min; coppia slitta (max): 4.900 Nm
• Avanzamenti rapidi X/Y/W: 2.500 mm/min
• Avanzamenti X/Y/Z/W: 0,01 mm/giro – 6 mm/giro; avanzamento sfacciatura: 0,08 mm/min – 12 mm/min
• Precisione lettura ottica: 0,005 mm; precisione alesatura: H7 Ra-1,6 µm
• Potenze motori: principale 15 kW; servo 5,5 kW; pompa idraulica 0,37 kW
• Dimensioni (L x W x H): 7,03 m x 4,66 m x 3,8 m; Peso: 29.300 kg

Dotazione standard

• Indicatore di posizione su 3 assi X.Pos 3.2 (nuova generazione con funzioni di rotazione integrate)
• Cunei di allineamento
• Lubrificazione centralizzata
• Lampada di lavoro
• Viti per fondazioni
• Attrezzi e manuale d’uso

Dotazione opzionale

• Portautensili foratura/fresatura per piatto (BO 130)
• Testa di alesatura per BO 130
• Indicatore asse B per BO 130
• Contropunta — H 2600 mm; foro 220 mm; corsa 1800 mm; spostamento sul bancale 600 mm; motore 1,1 kW; peso 800 kg
• Varie tavole rotanti, teste divisorie, morsi, mandrini e kit di serraggio
