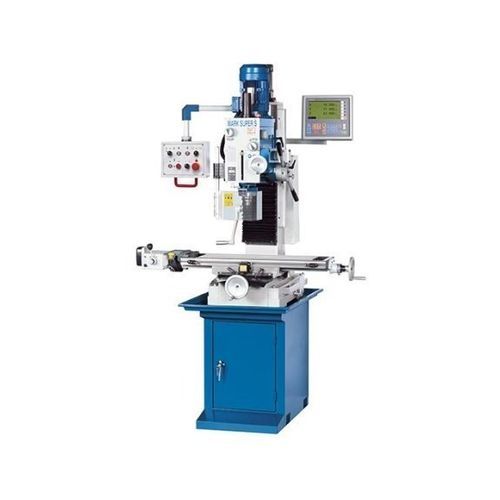

Foratrice-fresatrice verticale Mark Super S

3 assiper acciaioa velocità variabile

Descrizione
La Mark Super S è una trapano‑fresatrice compatta progettata per forare e fresare acciaio e metalli non ferrosi. Unisce un azionamento potente, testa orientabile e ampia gamma di velocità per pezzi unici, piccole serie e officine di manutenzione.

Punti salienti

• Avanzamento sull’asse X a variazione continua per un movimento longitudinale preciso
• Avanzamento di foratura automatico con lettura digitale della profondità
• Testa di fresatura con ingranaggi per lavorazioni ad elevata coppia
• Testa orientabile (±45°) per molteplici angolazioni di lavoro
• Regolazione continua della velocità del mandrino con display digitale (modello SV)

Caratteristiche del prodotto

• Spostamento motorizzato in altezza della testa con manovella per posizionamento preciso
• Volantino per microavanzamento del cannotto
• Indicatore digitale della profondità per la corsa del cannotto
• Unità di maschiatura con inversione regolabile per filettatura
• Cremagliere e alberi temprati per funzionamento silenzioso e lunga durata
• Basamento rigido con vano portaoggetti integrato
• Avanzamento a variazione continua sull’asse X di serie
• Due rapporti e regolazione a frequenza per coppia elevata su tutta la gamma di velocità
• Velocità mandrino selezionata visualizzata sul pannello di comando
• Opzione: indicatore posizione 3 assi — risoluzione 0,01 / 0,005 mm; memoria 10 utensili; calcolo cerchio fori; conversione mm/pollice
• Design facilmente espandibile e di semplice manutenzione

Specifiche tecniche

• Area di lavoro
  Dimensioni tavola: 800 mm x 240 mm
  Capacità foratura (acciaio): 32 mm
  Fresatura albero: 32 mm
  Corsa verticale testa: 350 mm
  Numero di scanalature a T: 3
  Scanalature a T tavola (larghezza x passo): 14 mm x 80 mm
• Corse
  Corsa asse X manuale / automatica: 560 / 480 mm
  Corsa asse Y: 190 mm
• Testa di fresatura verticale
  Attacco mandrino: MK 4 (DIN 228)
  Diametro cannotto: 75 mm
  Corsa cannotto: 120 mm
  Distanza naso mandrino‑tavola: 460 mm
  SBALZO: 258 mm
  Angolo di orientamento testa: ± 45°
  Gamma di velocità: (12) 75–3200 1/min
• Avanzamenti
  Avanzamenti cannotto: 0,10; 0,18; 0,26 (3) mm/giro
• Potenza di azionamento
  Potenza motore principale: 1,5 / 1,1 kW
• Dimensioni e peso
  Dimensioni (L x P x A): 1,25 m x 0,95 m x 2,13 m
  Peso: 380 kg
