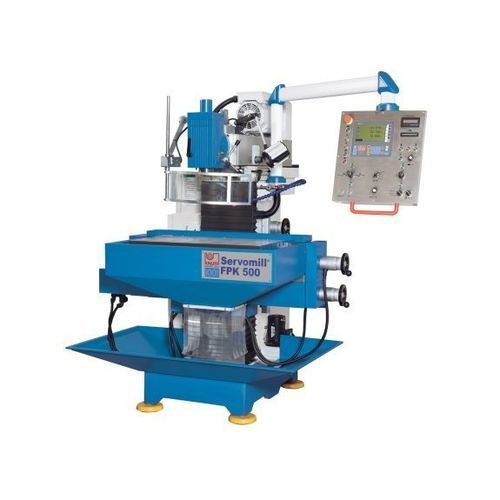

Fresatrice CNC 3 assi Servomill® FPK 500

universaleSK40

Descrizione
Questa versatile fresatrice per utensili è diventata essenziale nella produzione meccanica di utensili e stampi. Il design compatto offre grande flessibilità e facilità d'uso. Dotata di finecorsa elettronici, volantini elettronici e funzioni di fresatura aggiuntive, la Servomill rende disponibili molti vantaggi della tecnologia di produzione CNC anche senza programmazione avanzata. Le macchine sono impiegate principalmente nell'utensileria, nella produzione e nella formazione.

Punti salienti

• Tecnologia di avanzamento servo con volantini elettronici
• Viti a ricircolo di sfere precaricate in tutti gli assi (senza gioco)
• Finecorsa elettronici a 3 posizioni per asse
• Grande console verticale e tavola di lavoro
• Mandrino verticale e possibilità di mandrino orizzontale (SK 40 DIN 2080)
• Velocità del mandrino variabile in continuo

Area di lavoro
Dimensioni tavola: 800 mm x 400 mm
Tavola verticale: 1.020 mm x 225 mm
Capacità di carico tavola (max.): 200 kg
Numero scanalature a T: 6 (14 mm x 63 mm)
Scanalature tavola verticale: 3 (14 mm x 63 mm)

Corse
Corsa asse X: 500 mm
Corsa asse Y: 400 mm
Corsa asse Z: 400 mm

Testa di fresatura
Intervallo velocità bassa: 40 1/min - 260 1/min
Intervallo velocità alta: 260 1/min - 2.000 1/min
Velocità mandrino: 40 1/min - 2.000 1/min
Attacco mandrino: SK 40 DIN 2080
Angolo di rotazione: 90°
Corsa della pinola: 60 mm
Distanza naso mandrino - tavola: 50 mm - 450 mm
Distanza naso mandrino - colonna: 170 mm - 570 mm

Avanzamento rapido
Avanzamento rapido X/Y/Z: 1.200 mm/min

Mandrino di fresatura orizzontale
Attacco mandrino: SK 40 DIN 2080
Distanza centro mandrino - tavola: 145 mm - 545 mm

Avanzamenti
Avanzamento lavoro X/Y/Z: 10 mm/min - 1.000 mm/min

Potenza di azionamento
Potenza motore principale: 3,7 kW
Potenza motore pompa raffreddamento: 0,13 kW
Coppia avanzamento X/Y: 7,7 Nm ; Z: 10 Nm

Dimensioni e peso
Dimensioni (L x W x H): 1,5 m x 1,7 m x 1,8 m
Peso: 1.550 kg

Dettagli prodotto
La serie FPK è una reinterpretazione moderna della classica fresatrice universale per utensili. La struttura a console in ghisa di qualità garantisce precisione e durata. I comandi sono concentrati sul lato destro per un controllo ergonomico del processo. Le guide a pattino offrono ampie superfici di appoggio per stabilità dimensionale e capacità di carico. Il riduttore del mandrino principale è integrato nella trave superiore per una trasmissione efficiente e basse vibrazioni. Il robusto cambio a 2 velocità con ingranaggi temprati e rettificati offre una vasta gamma di velocità regolabili in continuo. La testa verticale è inclinabile da entrambi i lati; la pinola è azionabile manualmente e la testa verticale è smontabile per accedere al mandrino orizzontale. Un contropunta è disponibile di serie per portautensili lunghi.

Tecnologia di avanzamento
Servomotori potenti consentono avanzamenti infinitamente variabili e spostamenti rapidi su tutti gli assi. Viti a ricircolo di sfere precaricate in tutti gli assi garantiscono posizionamento preciso, senza gioco, con basso usura e lunga durata.

Equipaggiamento
L'equipaggiamento di serie include un sistema di raffreddamento potente, illuminazione LED di lavoro e un pacchetto utensili con porte-alberi lunghi e pinze. Le funzioni elettroniche integrate offrono controllo di posizionamento, indicatore elettronico di carico mandrino, volantini elettronici, joystick e indicatore di posizione X.pos 3.2.

Servomill - Caratteristiche

• Elettronica sviluppata e costruita in Germania
• Controllo di posizione per percorsi preimpostati su tutti gli assi
• Viti a ricircolo di sfere precaricate senza gioco
• Servomotori su tutti gli assi con avanzamento variabile e rapido
• Indicatore elettronico carico mandrino
• Volantini elettronici su tutti gli assi
• Spostamento X/Y/Z tramite joystick
• Indicatore di posizione integrato con scala in vetro
• Sincronizzazione avanzamento / velocità mandrino possibile

Vantaggi per l'utente

• Operatività intuitiva e disposizione comandi compatta
• Avanzamento automatico su tutti gli assi, variabile in continuo
• Finecorsa impostabili su ogni asse (3 posizioni per asse)
• Alta precisione grazie a volantini elettronici e servomotori
• Azionamenti e sistemi di misura protetti per bassa manutenzione
• Progettata per funzionamento continuativo con componenti di alta qualità

Caratteristiche / dati tecnici

• Modello: Servomill® FPK 500
• Produttore: KNUTH
• Area tavola: 800 × 400 mm
• Corse (X×Y×Z): 500 × 400 × 400 mm
• Mandrino: SK 40 (DIN 2080), 40 – 2.000 1/min
• Motore principale: 3,7 kW
• Portata tavola: 200 kg
• Numero scanalature a T: 6 (14 mm × 63 mm)
• Avanzamento rapido (tutti assi): 1.200 mm/min
• Avanzamento lavoro (per asse): 10 – 1.000 mm/min
• Dimensioni esterne (L×W×H): 1,5 m × 1,7 m × 1,8 m
• Peso: 1.550 kg
• Indicatore di posizione: X.pos 3.2
• Dotazione standard: sistema refrigerante, luce LED, volantini elettronici, viti a ricircolo di sfere precaricate, lubrificazione centralizzata (a seconda della configurazione)
